原子结构示意图yuanzi jiegou shiyitu

表示元素原子的核电荷数和核外电子排布的图示。圆圈表示原子核，圈内的数字表示质子数目，“+”号表示质子带正电荷； 弧线表示电子层，弧线上的数字表示该层上的电子数。氧原子和铁原子的结构示意图，见图1,2。

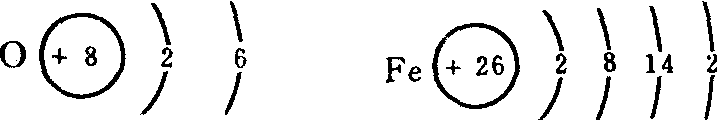

图1 氧原子结构示意图 图2 铁原子结构示意图

氧原子的原子核有8个带正电的质子，核外有两个电子层，K层有2个电子，L层有6个电子。铁原子的原子核有26个带正电的质子，核外有4个电子层，K层有2个电子，L层有8个电子，M层有14个电子，N层有2个电子。
