原木金属探测仪log metal detector

为安全生产而探查原木中是否嵌有金属物的专用仪器。金属探测仪通常为直径60～75厘米的圆环形体，直接装在原木运输链上，原木通过金属探测仪时，仪器即能发出报警信号，达到检测的目的。中国制造的WJJ-1型微量金属检测仪，当检测孔口径为480×850平方毫米，穿过检测头的传送带安装高度距孔底面不大于40毫米，传送带运行速度不低于0.3米/秒时，铁质金属检测灵敏度可调至0.1克。检测孔口径小，通过速度快，检测灵敏度高。功率消耗为30千瓦以下。当仪器工作时，由振荡器产生15千克兹的正弦交变讯号，通过检测头的发送匹配变压器耦合给发送线圈，产生交变磁场。检测头的接收部分是两组位置对称而按差动连接的线圈。理想的情况下，静态时的差动电势为零。当金属物以一定的速度通过检测头时，检测头内磁场分布将发生局部畸变，在接受线圈中产生微量的差动电势，经检测头的接受匹配变压器耦合送出脉冲载波讯号，由选频放大器放大后，再由检波器进行检波。检波后的脉冲信号经低频放大器放大后，推动单稳态触发器和继电器，报警灯即自动发亮，并由控制接点输出控制讯号，实现自动检测的目的。该仪器工作原理如图1所示。原木金属探测器使用安全的方式如图2所示。

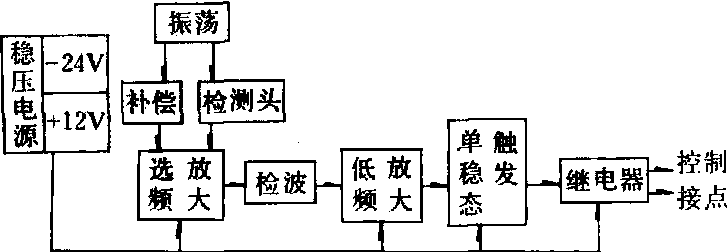

图1 WJJ-1型微量金属检测仪工作原理

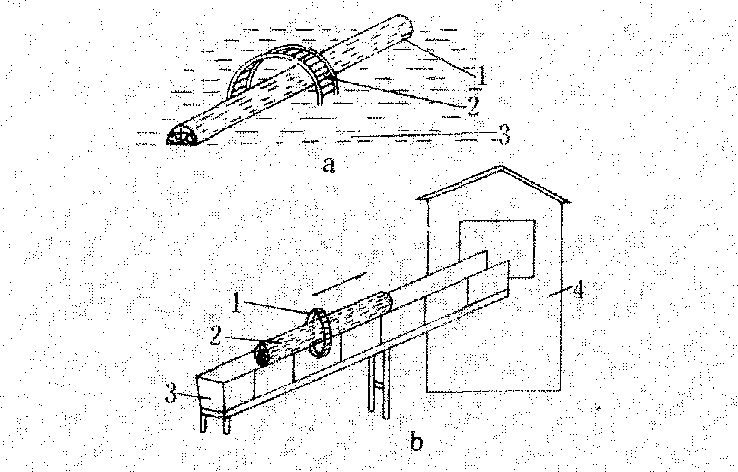

图2 原木金属探测仪
a. 安装在贮木池内：1.原木； 2.金属探测仪； 3.贮木池。b.安装在纵向原木运输机上：1.金属探测仪； 2.原
木； 3.纵向原木运输机； 4.制材车间
