含源电路欧姆定律hanyuandianlu oumudinglu

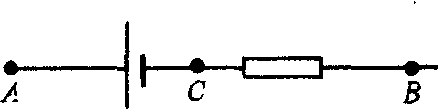

说明一段含源电路两端的电压与电源电动势、电流、电阻关系的定律。若有一段含源电路AB，如图所示。

由于含有电源，当有电流通过时，不能再由U=IR计算电路两端的电压UAB。可由电压定义写出
然后再把这段电路看作许多无内阻电源（其端压等于电动势）和不含源电路的组合。对含源段U=±ε，对不含源段U=±IR，其中电阻包括电源内阻。含源电路欧姆定律数学表达式为

其中±号规约如下：❶当电流标定方向（或正方向）与对电场强度的积分方向(即U的下标AB所表示的从A到B的方向)一致时，IR前取正号。反之，取负号；
❷沿积分方向先遇正极板时，ε前取正号，反之取负号。
含源电路欧姆定律是计算电路问题的基础，复杂电路无非是许多含源电路和不含源电路的组合。
