圆柱的直观图画法yuanzhu de zhiguantu huafa

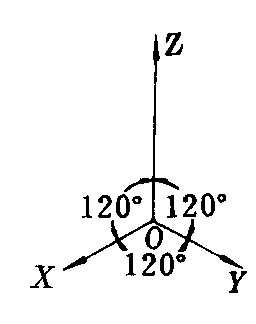

步骤是：❶画轴 画OX,OY,OZ轴，使OX,OY,OZ的夹角都是120°(图1);

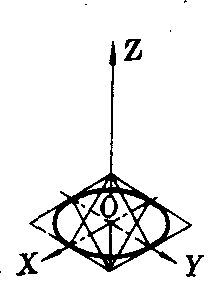

❷画下底面 作出辅助菱形，画出椭圆(图2);
❸画上底面 在OZ轴上截取圆柱的高得上底面中心，作出上底面辅助菱形，画出椭圆(图3);
❹成图 画两个椭圆的外公切线，去掉辅助线，分清虚实线，即可得到圆柱的直观图(图4).
图1
图2
图3
图4
上图是按1:10的比例尺画底面半径为5cm，高为12cm的圆柱的直观图的过程.
