圆锥的直观图画法yuanzhui de zhiguantu huafa
步骤是：❶画轴 画OX,OY,OZ轴，使它们的夹角都是120°(图1);
❷画底面 作出辅助菱形，画出椭圆(图2);
❸画顶点 在OZ上截取OS使其等于圆锥的高得顶点(图2);
❹成图 过顶点作椭圆的两条切线，并加以整理即可得到圆锥的直观图(图3).

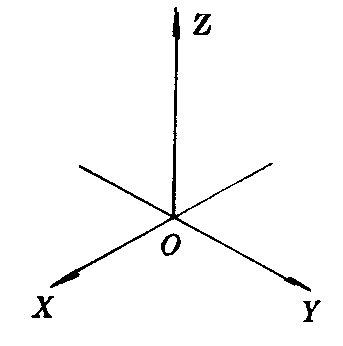

图1

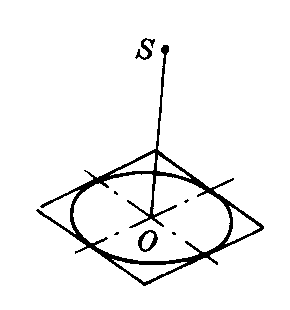

图2
图3
上图是按1:10的比例尺画底面半径为6cm，高为15cm的圆锥的直观图的过程.
