土坝earth dam

坝体用一种或多种土料填筑的挡水坝。纵剖面呈梯形，上、下游坝坡较平缓。筑坝土料透水性要小，以防渗漏及渗流破坏。若坝身用透水砂砾料填筑，须采取防渗措施：用黏性土料筑成的塑性心墙或塑性斜墙两种。下游坝趾处一般设有堆石排水棱体，排除透过坝身渗水并降低坝身浸润线，以利坝坡稳定。为防止波浪、雨水冲刷，上下游坝面需要护坡。对透水地基常采用截水槽、防渗墙或铺盖等防渗措施并与坝身防渗体相连。一般不能溢流，只有小型工程可做成溢流式的，但过水能力较小。按筑坝材料及防渗设施的位置区分，主要有均质坝、多种土质坝、心墙坝和斜墙坝等。按施工方法分类，有辗压式、水力冲填式及水中填土式等。

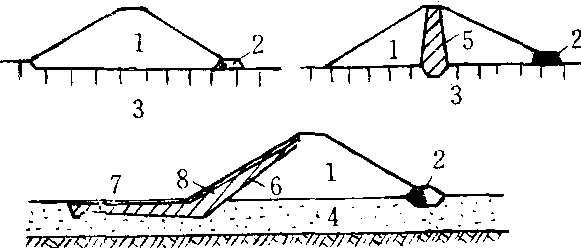

土坝

1.坝体 2.排水棱体 3.不透水地基 4.透水地基 5. 心墙 6. 黏土斜墙 7.黏土铺盖 8.保护层
