塔式起重机tower crane

外伸臂架装在直立塔架的顶部，依靠自重保持整体稳定性的臂架式旋转起重机。由动臂、塔架等金属结构，起升、旋转、变幅和运行机构组成。塔架支承在运行装置上，可以沿地面轨道运行，塔架顶部的塔帽与水平臂架和平衡臂等铰接在一起，通过旋转支承装置围绕塔架立柱的中心线回转。起重小车悬挂在水平臂架下，由小车运行机构的钢丝绳牵引实现变幅。起升机构驱动卷筒缠绕的钢丝绳，通过其卷绕系统和小车的复滑轮组使吊钩升降。塔式起重机必须保持工作状态和非工作状态的整体稳定性，避免超载和飓风作用而倾翻。适用建筑工地、水电站和贮木场装卸、起重作业。

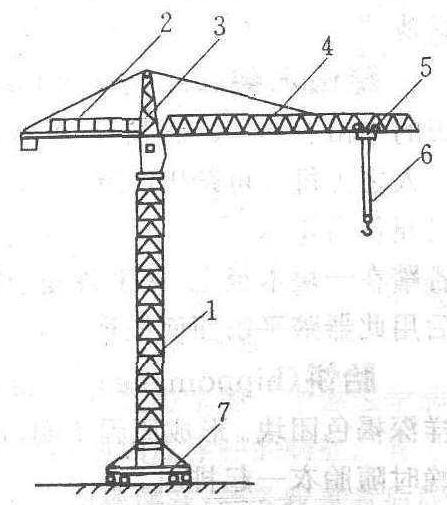

塔式起重机

1.定柱 2.平衡臂 3.塔帽 4.水平臂架 5.起重小车 6.起升机构 7.大车运行机构
