巢础机辊筒雕刻机statue machine forfoundation roll

用以刻制巢础辊筒房眼的机床。中国于1925年以手工雕刻制成了意蜂巢础机，1930年制造了中蜂巢础机，1957年又仿制成功半机械手动巢础机辊筒雕刻机。1968年中国设计制成全机械化的巢础机辊筒雕刻机；1978年改成数控巢础机辊筒雕刻机。（见图）

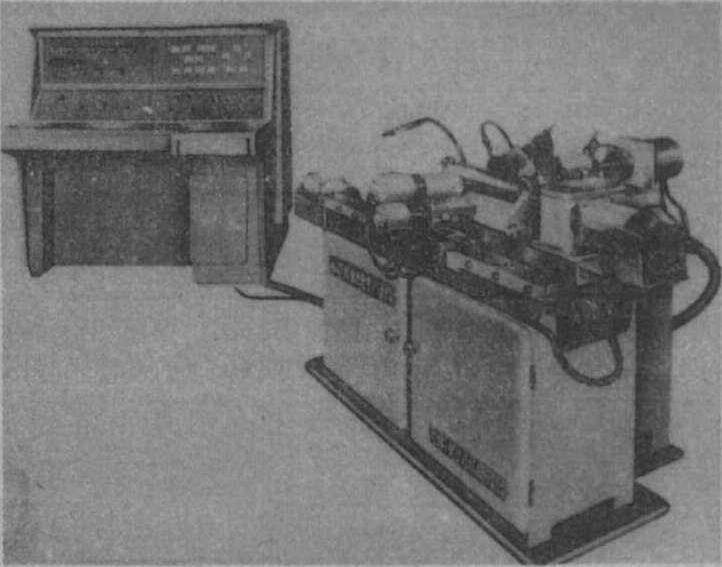

巢础机辊筒雕刻机

数控巢础机辊筒雕刻机由数控组合程序控制箱、刻花精加工机构、钻削粗加工机构、圆周分度机构、横向分行机构、工件夹固机构、光电数控机构和“T”型床身等机械部件组成。
刻制时，辊筒坯用夹具固定，接分度机构带动工件旋转，确定分行分度起始位置后，数控组合程序控制箱发出信号，通过钻削机构的步进电机进行钻削粗加工。钻削连续3圈后，刻花机构开始工作，在钻孔的位置上刻制立体六角形巢房底。精加工部件具有三叉形中心刀及三把切边刀组成，当步进电机接到信号后，首先将中心刀插进钻削过的孔位上，中心刀退出，三把切边刀同时向前切入，然后退出，中心刀再次插进修光房眼，从而加工成一个房眼。按此循环加工，在辊筒上雕出51个房眼为一圈，通过数控换行，共68行。两端留出车削量，完成上述工作后，机器自动停机。
