开尔文电桥kaierwen dianqiao

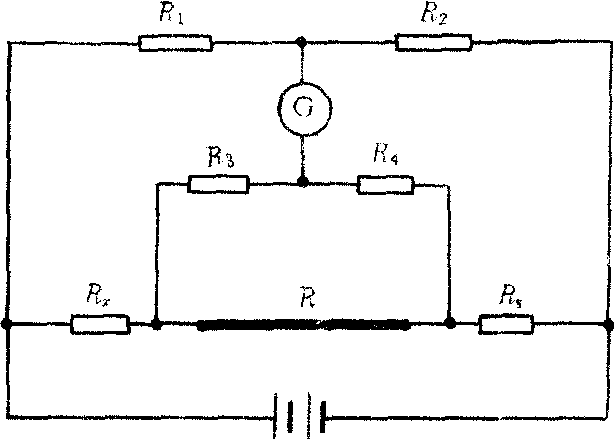

用于测量低电阻的桥式电路。又称双臂电桥。它可以消除接线电阻和被测电阻与电桥相连处的接触电阻所引起的误差。电路如图所示。R₁和R₂是主要比率臂电阻，R₃和R4是辅助比率臂电阻。R是一根粗导线，将标准电阻Rs与待测电阻R_x连接起来，并和电源组成一个闭合回路。电桥达到平衡时，满足条件

设计中使R₁/R₂＝R3/R4，就可由上式计算出Rx。为减小误差，应使各桥臂电阻R₁、R₂、R₃和R₄较大(大于10欧)，而电阻R要尽量小。
