悬挂喷粉机tractor-mounted duster

悬挂在拖拉机后面，由拖拉机动力输出轴驱动的一种大型动力喷粉机。有喷粉型和喷粉喷雾兼用型。除主要用于低矮作物喷粉外，还能用于玉米、高粱等高秆作物喷粉，利用高射装置，也可进行果树、森林的病虫害防治。
喷粉型主要由风机、粉箱、输粉机构、变速箱、大田喷粉装置或高射喷粉装置等部件组成。其工作原理如图所示。作业时，由拖拉机动力输出轴，通过变速箱带动风机叶轮作高速旋转。风机水平放置，搅拌轮直接安装在风机叶轮轴上。工作时搅拌轮同样以高速旋转使药粉疏松，当粉门开关打开后，粉剂在风机进风口被吸入，经喷粉管喷出。喷粉装置可分为大田喷粉装置和高射喷粉装置两种。喷粉量一般在0～9千克/分范围内调节。此外，要根据不同用途选用不同的风机：离心式风机具有风量小、风压高、出口风速大、耗费功率大等特点，一般用于森林、果园高射喷粉：轴流式风机具有风量大、风压低、出口风速小等特点，适用于大田喷粉。

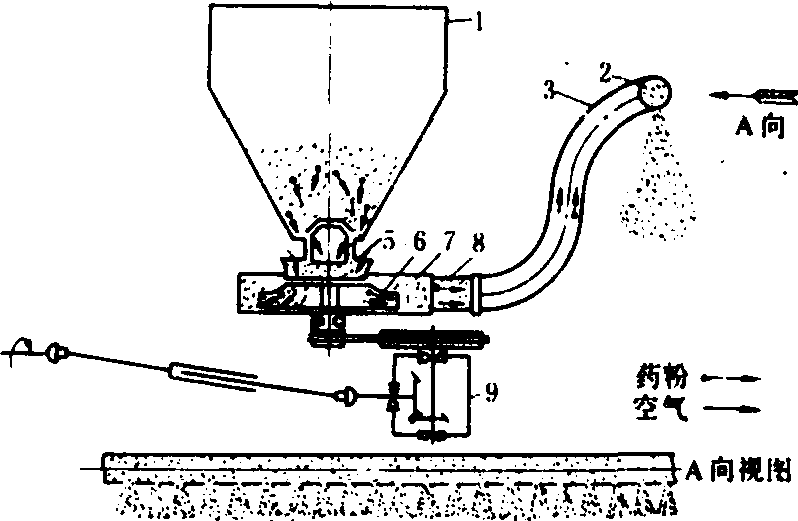

悬挂式喷粉机大田喷粉作业原理图

1.粉箱；2.喷粉管； 3.输粉管； 4.搅拌器； 5.进口；6.叶轮；7.风机壳；8.出口；9.传动装置

喷粉喷雾兼用型，通常是用喷粉机与喷雾机结合，达到用同一台机具可单独喷粉或单独喷雾的目的。喷雾时只需将输粉管、吹风管和粉门换成输液管和输液部件即可。其优点是喷雾或喷粉时有些工作部件可通用，如传动变速装置、药箱、风机等。进行喷粉作业时，离心风机由拖拉机动力输出轴带动作高速旋转。产生的高速气流大部分流入喷粉管。进入吹粉管的气流从管壁四周小孔吹出，一方面将药粉搅拌，另一方面起输粉作用。粉剂经粉门进入喷粉管与高速气流混合，经喷头喷出。
