投影式touyingshi

将立体的构型采用投影于纸平面的方式来表示异构体的空间形象，这是为了方便书写构型异构体所采取的方式。投影式法是在19世纪由有机化学家E.费歇尔提出的，又称费歇尔投影式。它有楔形式和平面式等投影形式。现以乳酸为例，将球棒分子模型变为楔形式和平面投影式。费歇尔规定分子模型的碳链竖直向后，并保持命名时编号小的碳原子位于上端，分子中其余的原子或原子团则水平向前。变为楔形式时，竖直向后的原子或原子团以虚线或虚楔形表示在纸平面后，水平向前的则以实楔形表示在纸平面前，手性碳在纸平面上(见图1) 。
图1 楔形投影式
平面投影式没有虚实线之分，竖键表示竖直向后的原子或原子团，横键表示水平向前的原子或原子团，其交叉点表示纸平面上的手性碳 (见图2)。使用平面投
图2 平面投影式

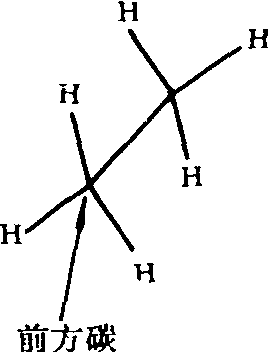

图3 乙烷的交叉构象锯架式
影式时不能把它拿出纸面翻转，否则构型改变。可以把它在纸面上旋转90°的偶数倍，不能旋转90°的奇数倍，否则构型也

会改变。

纽曼投影式是投影式的一种，常用来表示分子的构象。
最简单的例子是将乙烷的交叉构象用纽曼投影式表示。乙烷的交叉构象用锯架式表示(见图3)变为纽曼投影式时(见图4)，前方碳原子用一点代表，后方碳原子用一圆代表，前方碳上3个氢处在以圆为中心以120°角度发射的位置，后方碳上的氢处在圆的周边以120°发射的位置上。

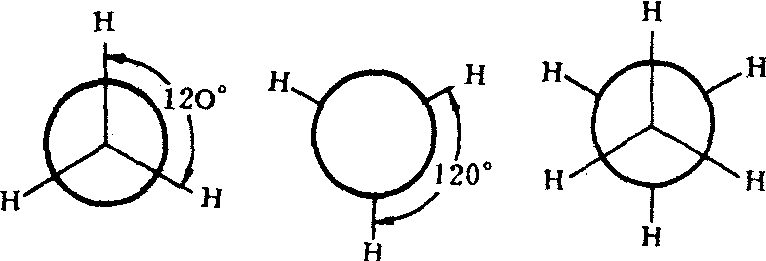

前方碳原子 后方碳原子 钮曼投影式图4 钮曼投影式
