拱顶油罐dome roof tank

罐顶为球缺形的“立式圆柱形油罐”。罐顶由中心板、扇形顶板和壁板的角钢加强环组成。顶板厚度常为4～6mm。油罐直径大于15m时，顶板内侧焊有肋板，以提高顶的稳定性。最大装油高度不宜超过加强环，否则拱脚处受力情况恶化，降低油罐的使用寿命。储油罐容量和直径过大时，拱顶矢高增加，使单位储油量耗用钢材增多。一般认为：拱顶油罐最经济的罐容为10000m³。拱顶油罐内存在气体空间，由于环境温度变化和油罐的装卸作业，罐内气体忽而膨胀忽而被压缩，必须通过呼吸阀自动泄放油蒸气或吸入空气，使罐内压力保持在油罐承压范围内(参见“立式圆柱形油罐”)，这样就造成油品的蒸发损耗，可采用消除气体空间的浮顶油罐减少油品损耗。

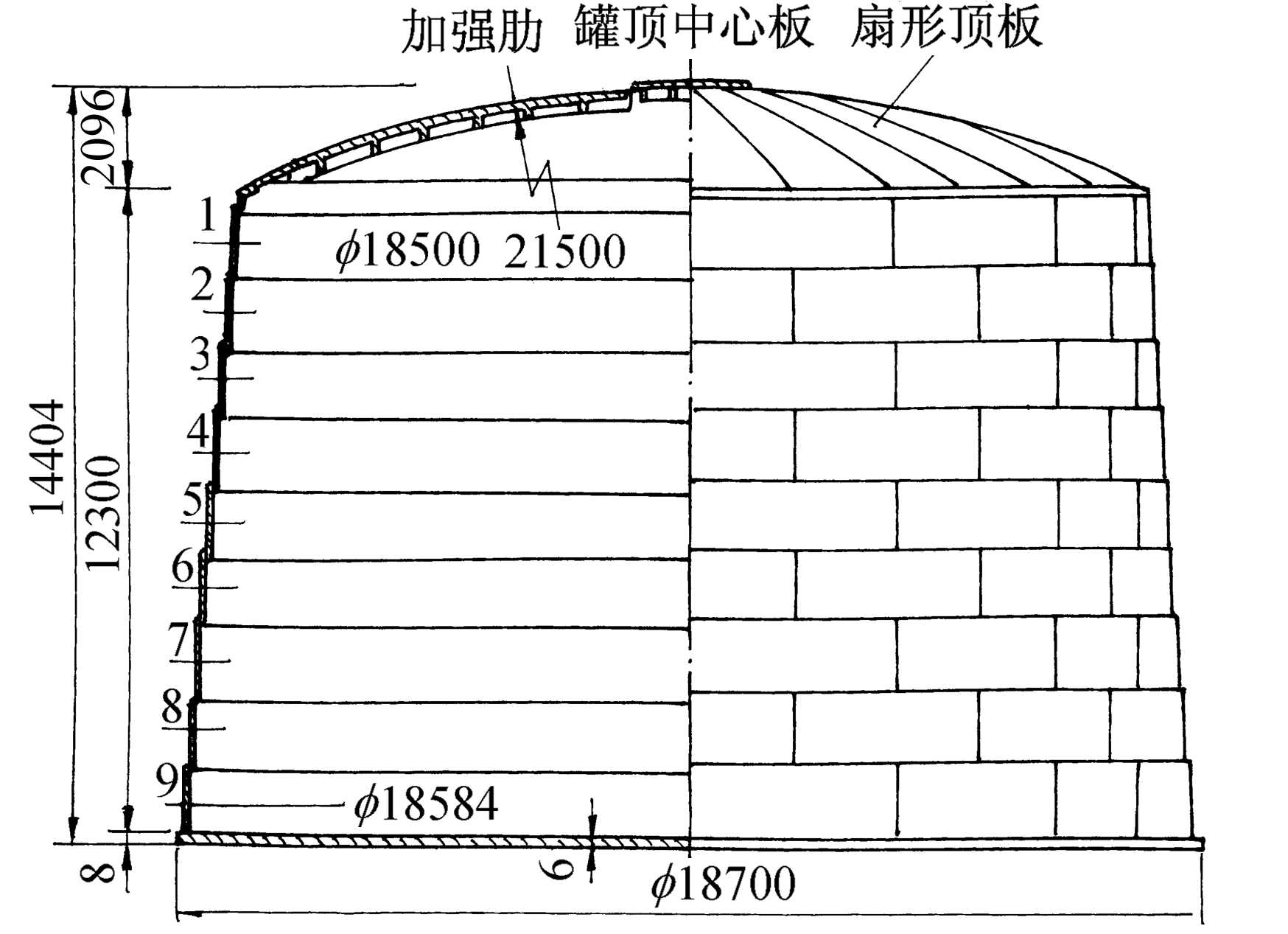

拱顶油罐
