捡拾器pick up unit,pickup

装在联合收割机割台上，用来拾起条放在茬地上的禾秆的装置。有弹指式、带式和刚性指杆式等，以前两种应用较广。弹指式捡拾器的许多弹齿分别固定在四根轴上，由传动机构带动作回转运动，每根轴同时还由成形滑道控制作伸出或缩回壳体的运动。当弹指进入禾条时，伸出壳体的长度逐渐增加，把禾秆挑起送向割台，然后弹指又逐渐退回壳体，使禾秆能顺利地进入割台输送器。带式捡拾器由装有弹指的输送带及传动轴等组成。弹指倾斜安装（可以调节）。工作时，输送带作回转运动，弹指将禾秆捡拾起来抛到收割台上。

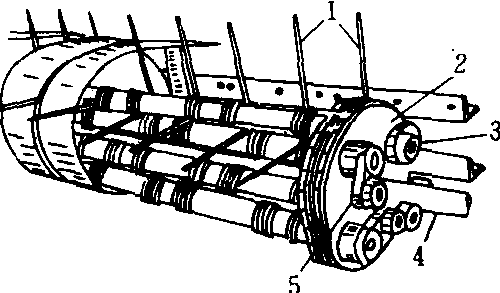

弹指式捡拾器

1.弹指 2. 圆盘 3. 滚轮 4.主轴 5. 曲柄
