摆抖式排肥器oscillating fertilizer feed

靠摆盘和刮条摆动强制排出肥料的装置。由肥料箱、上下壳体、摆抖器、排肥孔凹板、搅拌器等组成。摆抖器是主要工作部件，由装在轴上的摆盘(直径100 mm)及其240°范围内均布安装的9根直径5 mm钢丝刮条构成，能绕轴在60°范围内摆动。摆抖器在肥料箱中摆动过程中，肥料被刮条推向肥量调节凹板上的排肥孔，经输肥管落入沟内。排肥量的调节可通过排肥孔的开度大小和摆抖器的摆动频率与摆幅来调节。这是一种通用性广的排肥器，能排施流动性好的晶状化肥，也能排施易潮的粉状化肥。

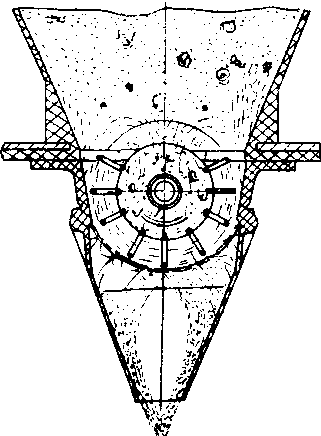

摆抖式排肥器工作原理图
