暂态过程zhantai guocheng

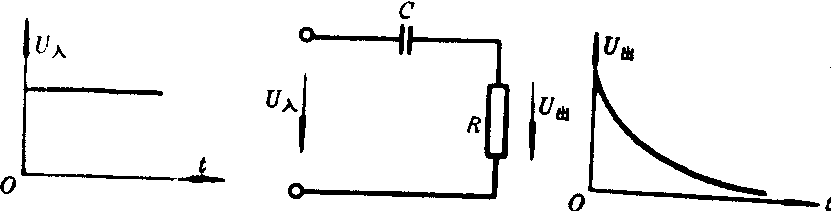

电路从一个稳定状态变到另一个稳定状态所经历的过程，又称过渡过程或瞬态过程。电路中呈现暂态过程，是由于电路中存在储能元件而引起的。电容C可储存电能，电感L可储存磁能。电场能和磁场能的变化率都是有限的（即能量不能以无限大的速率变化），由电场能WE=1/2CU2C，磁场能WB=1/2LI²可知，场能不能突变（只能有限速率），就是电容器两端电压Uc、电感线圈中电流I不能突变，它们只能从一种状态渐变到另一状态，这一过程就是暂态过程，研究暂态过程不仅为了解电路稳定状态的建立过程，更重要的是利用和控制暂态过程。暂态过程通常出现在R、C电路，R、L电路和R、L、C电路与电源的接通或断开瞬间（包括从电路中接入或切除某一元件）。在暂态过程中，变化电流满足似稳条件，因此可借助交流欧姆定律和基尔霍夫定律列出电路方程，结合初始条件求解。图1所示的R、C电路，当一阶跃电压(U入)加入时，R上输出U出为一尖脉冲输出。

图1

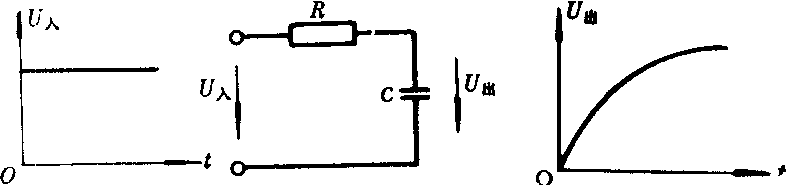

在电子电路中，这种尖脉冲用以去触发例如计数器中的双稳电路翻转。图2所示R、C电路，当输入与一阶跃电压接通时电容C上得到所示的输出电压。

图2

这一输出电压的前一部分近似于随时间线性增加，此线性段可以做诸如示波器的扫描电压。
