欧姆表oumubiao

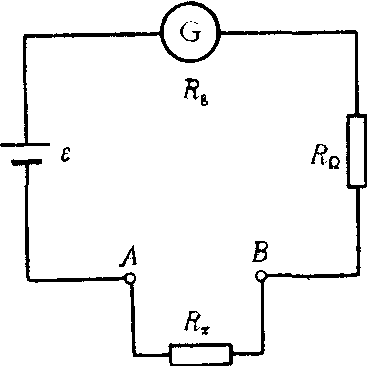

直接测量电阻值的仪表。它是根据闭合电路的欧姆定律制成的。如图所示，Rx是被测电阻，G是表头，内阻为Rg,ε是干电池，其端压为U,RΩ是电阻。当被测电阻Rx接在A、B两端时，表头电流为I，当U、RΩ、Rg一定时，I只随R_z变化，对应于每个R_z总有一个确定的I值，由I值就可求出Rz。把Rz的数值刻在刻度盘的相应位置上，则可直接读出被测电阻的欧姆数。欧姆表的刻度特点是：❶电阻数值越大，在刻度盘上所对应的刻度越靠左。这是因为Rz越大，I就越小。
❷刻度的划分不是均匀的，越向左边越密。这是因为I与Rz的关系不成正比。
❸当Rz=RΩ+Rg时，I/Ig=1/2(I_g为表头的量程)，这时指针恰好指在刻度盘中间，(RΩ+R_g)叫做欧姆表的中值电阻。中值电阻唯一地决定了欧姆表的刻度。采用不同的中值电阻，欧姆表有不同的量程。在万用表中，测量电阻的部分叫做欧姆档，一般有3～4个量程。欧姆表还设有调零电阻。
