气压计qiyaji

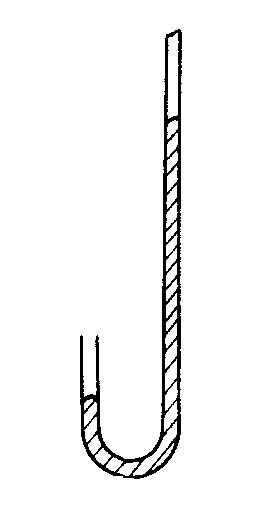

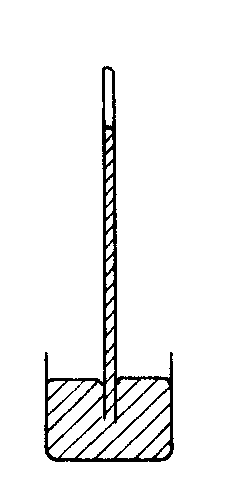

测量大气压强的仪器。又称气压表。分水银气压计和无液气压计两种。❶水银气压计。又称托里拆利管，如图1所示，将长约80厘米的一端封闭的直玻璃管灌满水银，按住管口倒转，将开口端插入水银槽内，这时管的上部空间为真空（称为托里拆利真空），由管内和槽内水银面的高度差，便可求得大气压强。若在管的背景上安装刻度尺，便可以直接读出大气压强的数值。用一端弯曲而开口的玻璃管也可以作成一个简单的水银气压计，如图2所示，这种气压计携带不便，但比较准确。

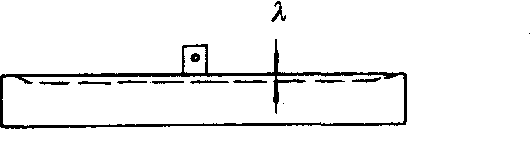

❷无液气压计。如图3所示，一个平扁圆柱形金属真空盒，盒盖是用弹性金属膜作成的，随着盒外大气压强的变化，金属膜盖产生不同程度的形变，自由端（真空盒的金属膜盖）发生不同大小的位移λ，通过传动装置将此微小形变放大，最后传给指针，指针在一事先校准过的圆分度盘上转动，直接读出大气压强的数值。这种气压表携带方便，但需经常与水银气压计校准。

图1

图2

图3
