氯化锂湿度计luhuali shidujilithium chloride hygro meter

利用氯化锂吸湿后电阻的变化测定空气相对湿度的仪器。氯化锂感湿元件构造简单，在绝缘片两侧的电极上分别焊接延引导线，两电极之间均匀地涂上氯化锂溶液，如图。有的在绝缘片上绕两根平行的金属丝(一般是铂丝或金丝、镀金银丝)作为电极，在包括电极的整个片上均匀涂上氯化锂溶液为吸湿剂。氯化锂溶液吸收空气中的水汽后，其电阻发生变化。当空气中相对湿度大时，氯化锂吸收水汽多，其电阻值小；当相对湿度小时则反之。因此，测定氯化锂测湿片的电阻值便可确定空气相对湿度的大小。但是， 一定浓度的氯化锂溶液只能反映某一范围的空气相对湿度。要扩大其测量范围， 需把几个不同浓度的氯化锂测湿片组合起来， 构成一个组合元件。为防止极化， 可采用小功率交变电压。测定氯化锂电阻值需要经过整流、放大， 最后由指示器显示出空气的相对湿度。

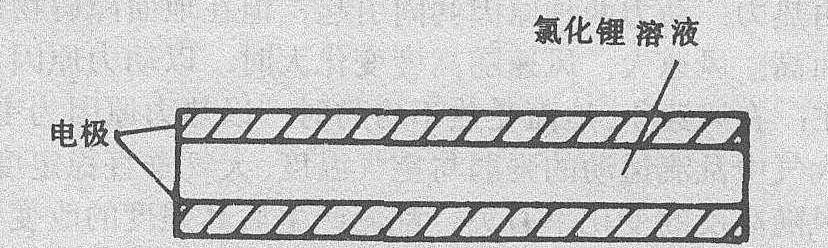

氯化锂测湿片示意图

氯化锂测湿元件是1938年由美国的F. W.邓莫尔设计制作的。它的特点是对空气相对湿度的响应速度快， 体积小， 能直接产生电信号， 可用于遥测。到60年代后期已广泛应用于气象观测。但是， 此种元件性能不够稳定， 使用一定时间需要再涂氯化锂溶液， 并重新检定。氯化锂测湿片的电阻值不仅与空气相对湿度有关， 还与空气的温度变化有关， 在制作时需加处理。
