水泵性能曲线pump characteristic curves

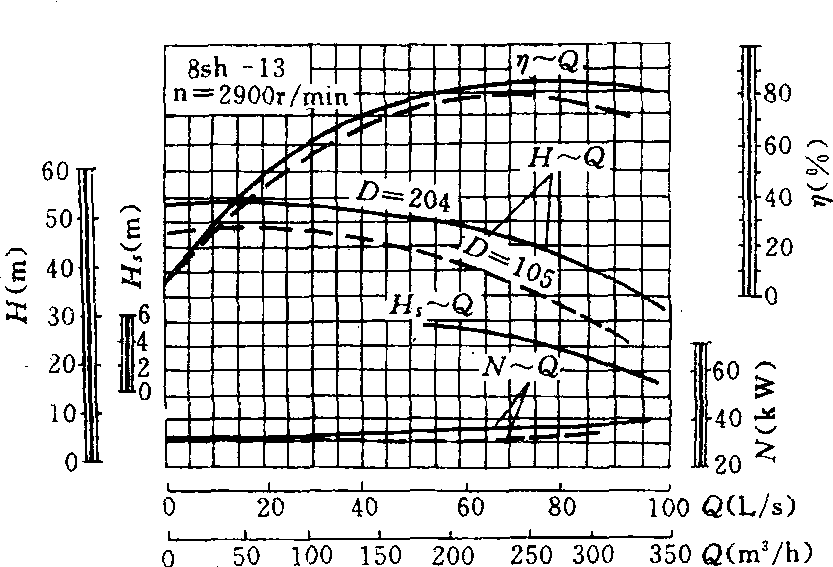

又称水泵特性曲线。水泵性能参数随流量而变化的关系曲线。水泵在转速或叶片安装角度一定的条件下运转时，扬程(H)、功率(N)、效率(η)、允许吸上真空高度(Hs)或气蚀余量(△h)等工作参数随流量(Q)而变化的关系曲线。由于泵内水流流态复杂，各部分水力损失难以计算，只能借助试验的方法绘制。水泵样本中各种型号水泵的性能曲线是根据模型试验换算而得的。将水泵在不同转速或不同安装角度下运行时的一系列水泵性能曲线绘于同一张坐标图中，就得到水泵通用性能曲线。性能曲线全面反映了水泵的工作性能，用途很大，可以指导机、泵选型，正确地确定安装高程以及调节运行工况，使水泵能长期在高效率范围内运行，以节省动力。下图为8sh-13离心泵的性能曲线。
