汽油机供给系fuel system of gasoline engine

根据汽油机各种不同工况的要求，将汽油和空气配制成一定数量和浓度的可燃混合气送入气缸的装置。由油箱、滤清器、汽油泵、汽化器等组成。汽油经滤清器除去水分和杂质，以免气缸腐蚀和磨损。汽油泵用以克服滤清器及管道阻力，将汽油从油箱吸出，以足够的流量供给汽化器。汽化器是供给系的关键部件，汽油在汽化器中雾化和蒸发，根据内燃机的工况与空气混合形成一定浓度的可燃混合气，然后通过节气门，在不同工况下按所需的量将混合气分送至各气缸。汽油机供给系与柴油机供给系的本质区别是：前者按工况变化进行量调节，而后者是进行质调节。汽油机供给系中有用汽油喷射取代汽化器的，但这种装置应用极少。

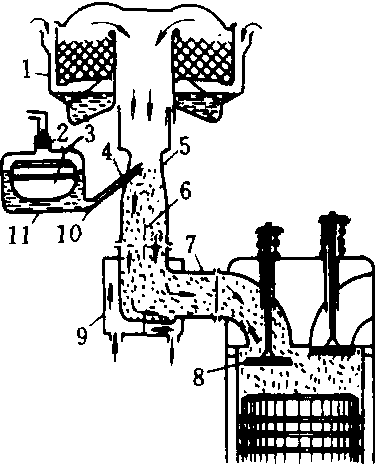

简单汽化器及可燃混合气形成原理

1. 空气滤清器 2. 针阀 3. 浮子 4. 喷管 5. 喉管 6. 节气门 7. 进气管 8. 进气门 9. 进气预热装置 10. 量孔 11.浮子室
