沉淀池settling tank

应用沉淀作用除去水中悬浮物的一种构筑物。沉淀池在废水处理中广为使用，其型式很多，按池内水流方向可分为平流式、竖流式及辐流式三种。
平流式沉淀池 由进、出水口，水流部分和污泥斗三部分组成(图1)。池体平面为矩形，进水口设在池长的一端，一般采用淹没进水孔，水由进水渠通过均匀分布的进水孔流入池体，进水孔后设有挡板，使水流均匀地分布在整个池宽的横断面。沉淀池的出口设在池长的另一端，多采用溢流堰，以保证沉淀后的澄清水沿池宽均匀地流入出水渠。堰前设浮渣槽和挡板以截留水面浮渣。水流部分是池的主体。池宽和池深要保证水流沿池的过水断面布水均匀，依设计流速缓慢而稳定地流过。通常，池的长宽比不小于4，池的有效水深不超过3米。污泥斗用以积聚沉淀的污泥，多设在池前部的池底以下，斗底有排泥管，定期排泥。平流式沉淀池多用混凝土筑造，也可用砖石结构，或用砖石衬砌的土池。平流式沉淀池构造简单，沉淀效果好，工作性能稳定，使用广泛，但占地面积较大。若加设刮泥机，或对比重较大沉渣采用机械排除，可提高沉淀池工作效率。

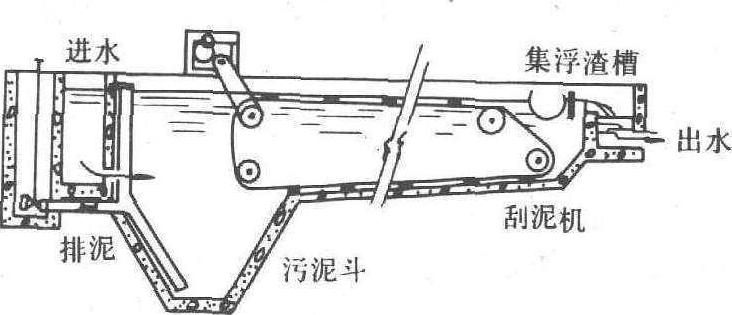

图1 平流式沉淀池

竖流式沉淀池 池体平面为方形或圆形。废水由设在沉淀池中心的进水管自上而下排入池中，进水的出口下设伞形挡板，使废水在池中均匀分布，然后沿池的整个断面缓慢上升。悬浮物在重力作用下沉降入池底锥形污泥斗中，澄清水从池上端周围的溢流堰中排出。溢流堰前也可设浮渣槽和挡板，保证出水水质(图2)。这种池占地面积小，但深度大，池底为锥形，施工较困难。

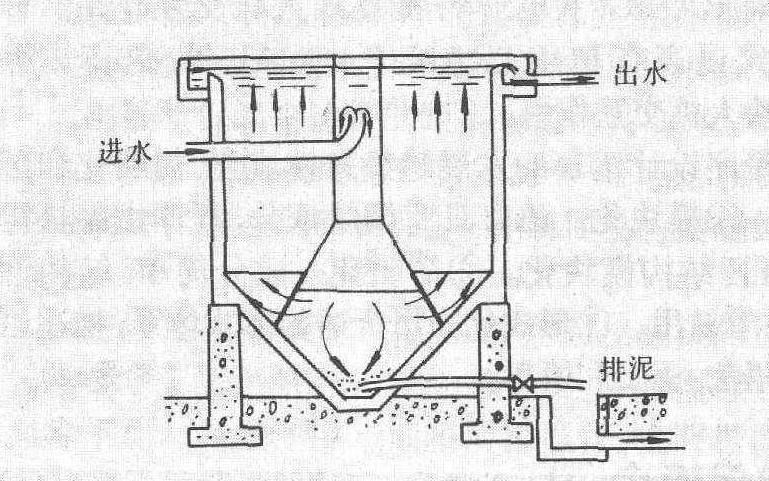

图2 竖流式沉淀池

辐流式沉淀池 池体平面多为圆形，也有方形的。直径较大而深度较小，直径为20～100米，池中心水深不大于4米，周边水深不小于1.5米。废水从池中心进水管入池，沿半径方向向池周缓慢流动。悬浮物在流动中沉降，并沿池底坡度进入污泥斗，澄清水从池周溢流入出水渠(图3)。

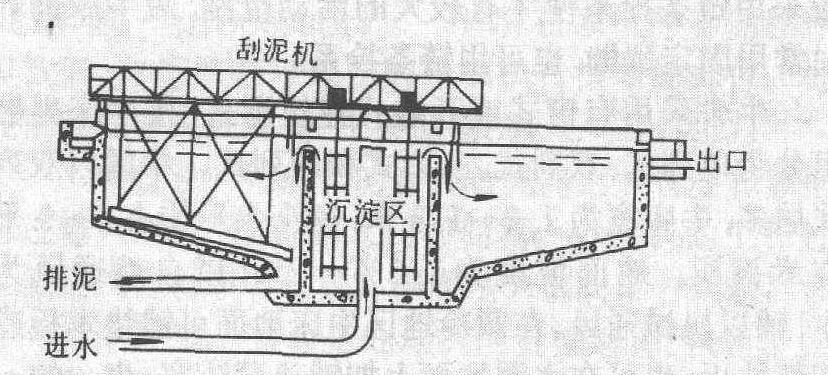

图3 辐流式沉淀池

新型沉淀池 有新型斜板或斜管沉淀池。主要是在池（或槽）中加设斜板或斜管。斜板用轻质网眼状纤维制成。多用于处理养鱼用水。沉淀时，将鱼池排出的污水自下而上地通过沉淀槽，由于板是斜形，起阻挡作用，固体残饵，鱼粪便逐渐沉积槽下，通过排污阀定期排出。可溶性污物（如氨）由板上附着的生物膜分解净化。由于沉淀池（槽）内可安装多个斜板，增加了表面积， 提高了沉淀效率， 减少了沉淀池的体积。一般7～10天将斜板从沉淀池（槽）中抽出，冲洗一次。斜板、斜管易结垢，产生浮渣，维修工作量大，板材、管材寿命也较低。
此外，正在研究试验的还有周边进水沉淀池、回转配水沉淀池以及中途排水沉淀池等。
