涂饰coating
将涂料涂布于木材和木制品表面，使其干燥成膜，起装饰作用和功能作用的工艺过程。俗称油漆。涂膜平整光亮，给人以美感，同时把木材与大气、水分、阳光隔开，提高了木材的耐水、耐热、耐磨性能，增加了防虫、防腐、防火能力。
简史 新石器时代晚期，中国就已用漆涂饰食器和祭器。如浙江余姚河姆渡遗址发现了距今7000多年的朱漆大碗。《韩非子·十过篇》记载：“虞舜受之，作为食器，……流漆墨其上，……禹作为祭器，墨染其外，而朱画其内。”《诗经·唐风》讲“山有漆……”，《诗经·鄘风》载有“树之榛、栗、椅、桐、梓、漆，爰伐琴瑟。”可见春秋时期已重视漆树、油桐的栽培。鉴别出土的战国时期漆器，发现油彩是桐油加颜料绘制的。据研究，殷墟甲骨文刻痕中填入的黑色物质是碳黑，红色物质是朱砂。先秦古书《山海经》三次提到“石涅”，古今注家都说是石墨。《史记·货殖列传》说，从战国时期到汉初，不少人因开丹砂（即朱砂）矿而致富。生漆、桐油和颜料的应用，标志着木器的涂饰工艺早为中国人民所创造。
涂料分类 涂料由树脂、油、颜料、稀释剂和其他辅助材料组成。涂料按组成形态分为清漆和色漆、厚漆和调和漆。清漆是不掺颜料的透明涂料，含干性油和树脂的叫油性清漆，单由树脂组成的是树脂清漆。色漆是聚合油或清漆加颜料研磨而成的涂料。聚合油又名清油，由于性油的聚合物和催干剂组成。磁漆又名瓷漆，以清漆为基料加入颜料等研磨而制得，干后膜坚硬光亮，因像瓷器或搪瓷上的瓷釉而得名。厚漆由颜料、体质颜料与干性油研磨而成，供配涂料用。调和漆，是已经调和成的涂料。只有油而没树脂的叫油性调和漆，有树脂也有油的叫磁性调和漆，但树脂与油用量之比 一般在1:2以上，如果树脂用量大于此，则列入磁漆类。所以磁漆与调和漆的区别在于树脂用量多少。色漆包括厚漆、调和漆和磁漆。

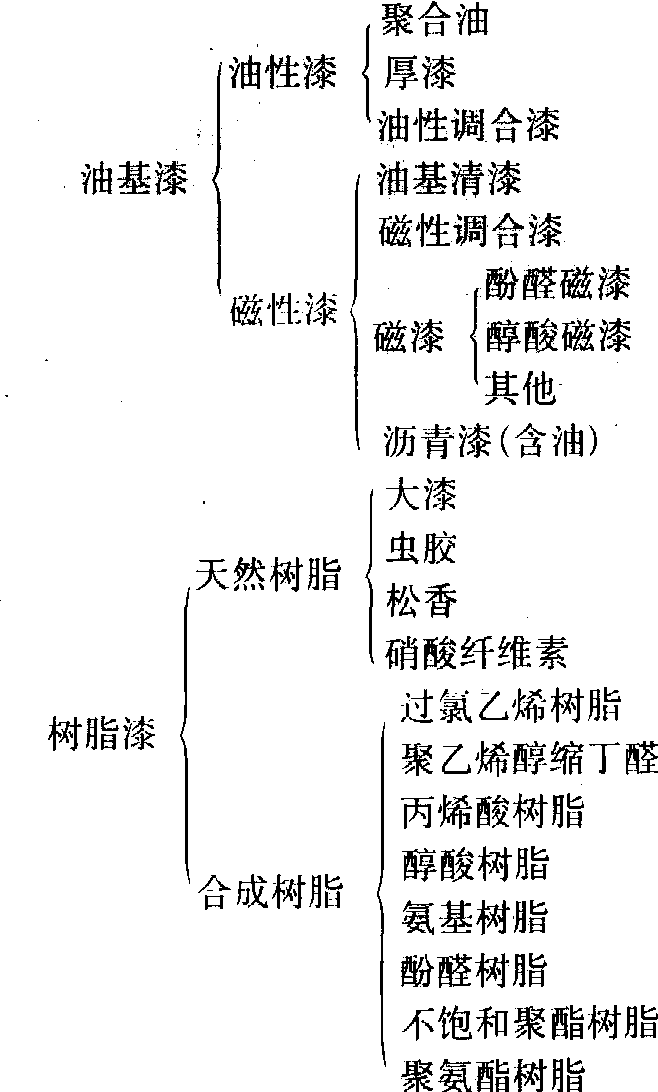

按涂料中的基本原料组成分类为：
颜料一种细粉状有色物质，不溶于水或油等介质，而能均匀分散于介质，涂于物体表面呈现 一定色彩。着色颜料可分为无机、有机、防锈等。又可按不同颜色分。用于涂料的颜料要求具有耐光、耐热、耐溶剂、耐酸碱、易分散、高遮盖力、强着色力等性能。有色涂料涂饰在物体表面，隐蔽被饰物表面的能力称遮盖力。某颜料在与其他颜料的混合物中呈现自身色彩的能力是着色力。体质颜料几乎没有遮盖力和着色力，但增加漆膜厚度和体质，增加耐磨性、耐水性和稳定性，是调制腻子的主要原料，且价格便宜。常用的有重晶石粉、轻质碳酸钙、瓷土、滑石粉等。
木材表面准备 ❶清洁表面，包括除去杂质，用水、碱水、汽油等洗净表面的油和松脂等。遇有色斑或颜色深浅不一的，还需漂白。常用的漂白药剂是双氧水、草酸、亚硫酸氢钠和漂白粉等。
❷为了隐蔽木材的天然缺陷和加工缺陷，需用腻子填平。常用的有水性、虫胶和油性等几类。
❸砂光和去木毛。
❹填管孔。
涂饰方法 有涂刷、浸涂、辊涂、淋涂、擦涂、刮涂、普通喷涂、高压无气喷涂和静电喷涂等种（见表）。
涂饰方法表
| 涂饰方法 | 涂 料 | 木 材 | 设备及方法 | 优 缺 点 | ||
| 干燥速度 | 粘 度 | 品 种 | ||||
| 涂刷法 | 干燥较慢 | 塑性小 | 油性漆、酚醛、醇 酸、聚氨酯 | 家具、建筑物、人 造板等 | 毛刷、辊子 | 投资少，方法简单；装饰性 能差，效率低 |
| 浸涂法 | 干燥适当，不 能太快，流 平性好 | 触变性小 | 各种合成树脂涂 料 | 木制家具的脚、 档、拉手、椅子 靠背 | 浸槽、离心及真 空设备 | 投资少，方法简单，涂料损 失少，适于加工复杂的 工件；有流挂，不均匀 |
| 辊涂法 | 挥发较慢 | 触变性不大 | 各种合成树脂透 明罩光清漆 | 人造板等 | 辊涂机(可供印 刷) | 可连续施工，产量大，涂层 均匀，可以套色；只用于 平面 |
| 淋涂法 | 初期不能挥 发太快 | 触变性不大 | 各种合成树脂透 明罩光清漆 | 人造板、缝纫机 台板等 | 淋涂机和干燥设 备 | 可连续施工，产量大，涂层 可双组分配合，亦可与 光固化涂料配套；只用 于平面 |
| 擦涂法 | 挥发性快 | 粘度小 | 挥发性涂料，如 硝基漆、 虫 胶、清漆 | 平滑木材 | 棉花球 | 方法简单，适用于装饰性 要求高的；效率低 |
| 刮涂法 | 初期挥发不 能太快 | 塑性不大 | 各种厚浆涂料、 腻子 | 平或凸面涂层厚 的 | 刮刀或丝网印刷 工具 | 方法简单，投资高；效率低 |
| 普通喷涂 法 | 挥发快和干 燥适宜 | 粘度小 | 各种硝基漆、过 氯乙烯漆等 | 各种形状都适用 | 喷枪、空气压缩 机等 | 效率高，各种形状均可；溶 剂损失多，污染严重 |
| 高压无气 喷涂 | 高沸点溶剂 涂料 | 有触变性 | 厚浆涂料、油性 漆、丙烯酸等 | 木船等 | 高压无空气喷涂 设备 | 效率高，涂层厚，致密；装 饰性差，局限于防护性 涂层 |
| 静电喷涂 | 初期挥发不 能太快 | 触变性不大 | 合成树脂涂料 | 有一定导电率， 含水率8%以 上 | 静电喷涂设备 | 效率高，可连续自动化生 产；劳动保护差，某些 死角不易喷到 |
涂层干燥通常的腻子和涂料是含有挥发物的液体，必须干燥。干燥方法一般有以下几种：❶自然干燥。方法简单，不要设备，不耗能；缺点是速度慢。
❷热空气干燥。即先加热空气，再干燥涂层。
❸红外线干燥：特别是远红外线的辐射，使涂层中的有机高分子引起共振生热，效率高。
❹紫外线干燥。又称光固化。利用紫外线，引发聚合，在几秒钟或更长时间内固化。此外，还有电子束固化等方法。
涂膜修饰 因受涂料流平性的限制、基材平整度的影响以及涂饰技术关系，涂层总是不平的。为使平整，需对所有涂层，用砂纸、砂布、水砂机或磨光机等进行砂光或抛光。抛光就是用溶剂稀释的涂料( 一般是清漆)或抛光膏研磨涂膜表面，使其平整光亮如镜。
