消灭角度

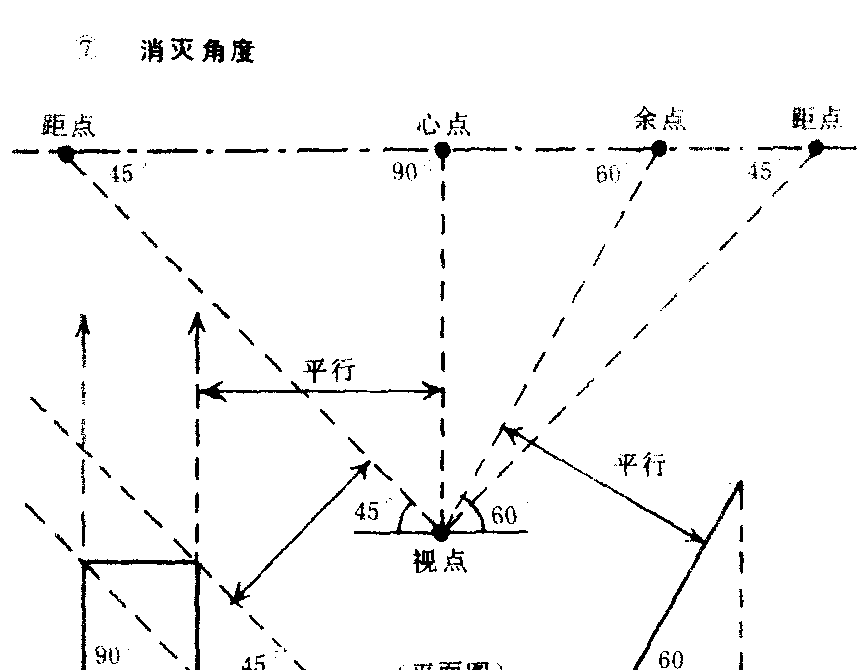

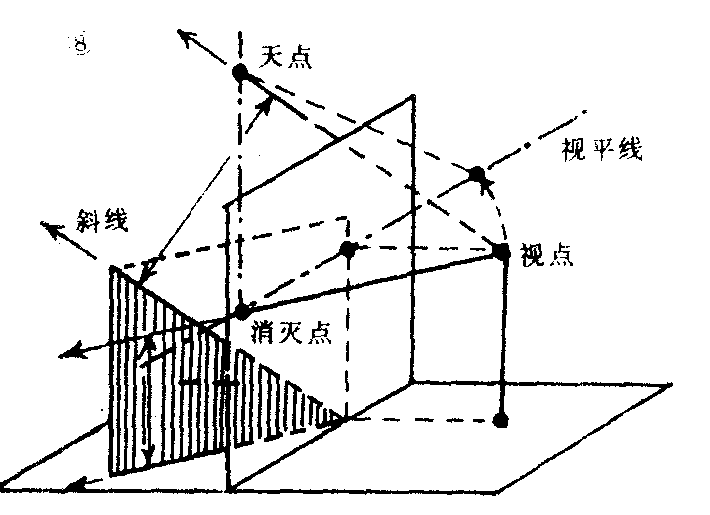

透视图上的每一条直线，因方向角度不同而消灭点的位置也不同。水平线段要从平面图中表示出与画面成何角度，再从视点作一条视线，平行于实际线段而与视平线相交，其交点便是该线段的消灭点。倾斜线段要确定与地面、画面所成的角度，先求水平方向的消灭点，再利用测点法转移视点，又在转移的视点作视线，平行于实际倾斜角度的线段，使与水平方向的消灭点的垂直线相交，此点即为天点。线段消灭角度的规律如下：❶凡与画面成90°的水平线必消灭在心点。
❷凡与画面成45°的水平线必消灭在距点。
❸除上述角度外，其余角度的水平线必消灭在余点。

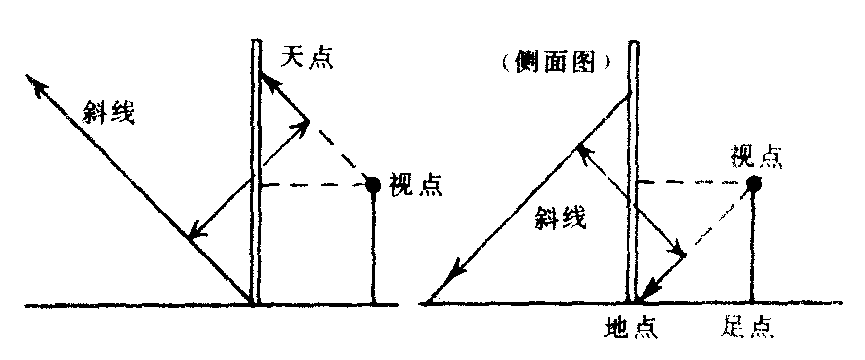

❹凡向上倾斜的线段必消灭在天点。
❺凡向下倾斜的线段必消灭在地点(见图2
❼
❽)。
