涤纶dilun
以聚酯(由多元醇和多元酸缩合而成的聚合物的统称，主链上含有酯基)为原料经熔体纺丝制得的合成纤维，聚酯纤维的主要品种是聚对苯二甲酸乙二酯纤维，我国称涤纶。工业上，聚对苯二甲酸乙二酯常采用酯交换法或直接酯化法生产。❶酯交换法 将对苯二甲酸二甲酯和乙二醇(摩尔比为1:2.5)加入溶解釜，于150～160℃溶解。然后送入加有催化剂醋酸盐和三氧化二锑的酯交换釜中，在180～190℃进行酯交换反应。当甲醇馏出量为理论量的85%～95%时，结束酯交换反应，送入缩聚釜于270～280℃进行缩聚反应。若不再有乙二醇蒸出时，缩聚反应完成。用氮气压料、铸带、切粒，即得产品。

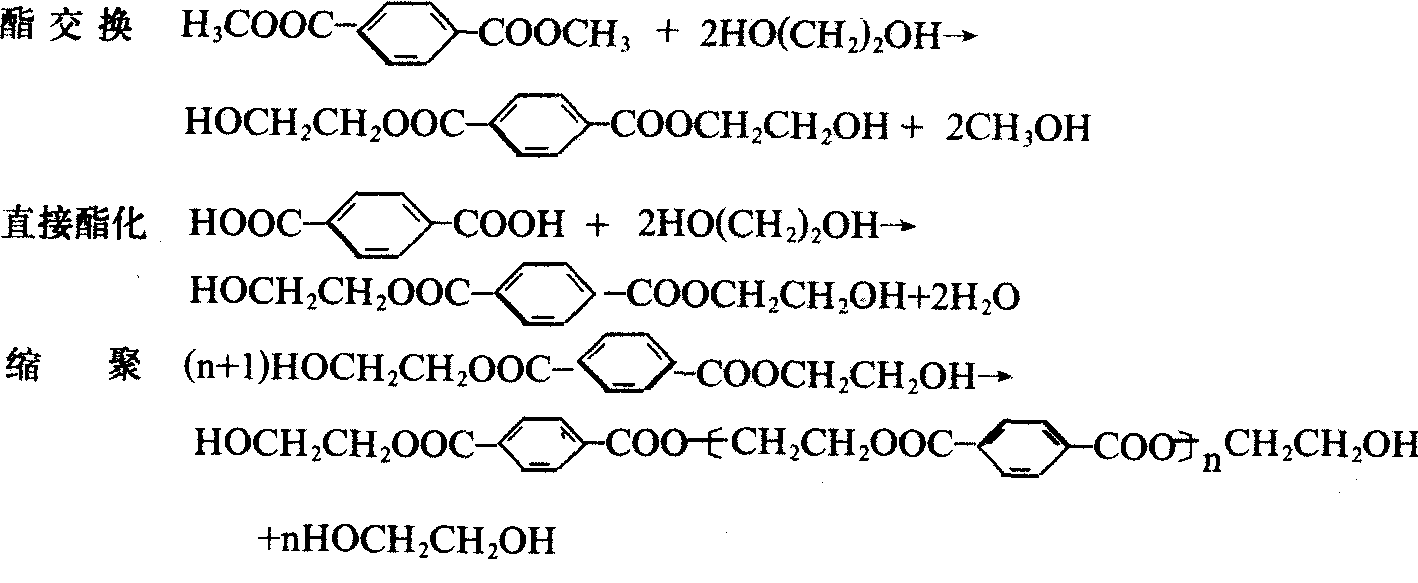

❷直接酯化法 将高纯的对苯二甲酸和乙二醇(摩尔比为1:1.3～1.8) 送入带有搅拌功能的真空缩聚釜中于200～250℃进行直接酯化反应。然后按酯交换法的条件进行缩聚。此法所得产品的热稳定性较好，易得高聚合度产物。反应式为：
涤纶耐磨性是棉花的4倍，抗冲强度比锦纶高4倍，比粘胶纤维高40倍，抗张强度是棉花的2倍，比羊毛高3～4倍，还具有弹性好、耐皱折、耐日晒、耐化学腐蚀、不怕虫蛀等优良性能。但加工时易产生静电，染色和吸湿性差，需采用高温、高压，设备复杂，成本高。通过与其他组分共缩聚或共熔纺等途径加以改善。可与棉花、蚕丝、麻、粘胶纤维、腈纶、锦纶、羊毛混纺，如市售的涤棉（的确良）、涤丝、涤麻、涤粘、毛涤等混纺织品。大量用于服装、室内装饰。涤纶强力纤维主要用于制造传动带、滤布、工业绳索、轮胎帘子线、毛毯、渔网、电绝缘材料、人造血管、降落伞及其他军用品等。
涤纶
即“聚脂纤维”。
涤纶
学名“聚对苯二甲酸乙二酯”。强度高，抗皱性、耐光性、化学稳定性、绝缘性均较高，吸湿性小，易洗快干。主要用作衣着用纤维、轮胎帘子布、电绝缘材料和绳索等。
涤纶
指聚脂纤维，中国称绦纶。1940年由英国人丁·温菲尔德和丁·迪克逊用对苯二甲酸和乙二醇为原料，在实验室内研制成功。1941年正式生产。绦纶的拉伸性、回弹性和化学稳定性都很好。涤纶织物具有挺刮和易洗快干的优点。涤纶的耐晒强度比锦纶好，能抗微生物和霉烂，耐虫蛀，但吸湿性不及锦纶，且染色困难。绦纶采用熔体纺丝，纺丝速度在1300米/分之下。后来有一种高速纺绦纶长丝，纺速在3500米/分以上，不仅产量增加，而且由于纤维中大分子部分取向而使结构较稳定，纤维便于运输和贮藏。
涤纶
即聚酯纤维。为合成纤维中使用最广的品种，纤维弹性好，强力高，用于衣着和产业用纺织品，纤维比重1.38，干强4.3～6.0。每1t短纤耗用PTA0.9t、乙二醇0.39t。1996年世界生产涤纶的主要国家和地区的产量(单位：万t):美国173.5、中国台湾210.9、韩国160.9、日本72.4。1999年中国生产涤纶444万t，其中短纤维157万t，长丝286.7万t。
