滤波lubo

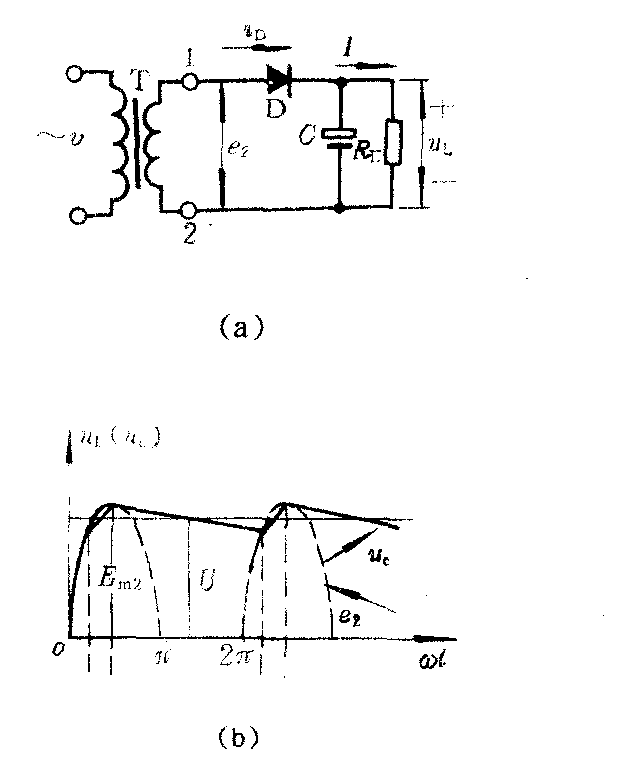

将脉动直流变成平滑直流的过程。图1为在半波整流负载RL旁并联一大电容量的电容器以进行滤波的电路。其滤波原理如下：在正半周二极管导电期间，e2通过二极管向电容C充电，因导电时二极管电阻很小，故充电很快。电容C两端的电压一直充到接近e2峰值Em2。当e2由峰值下降时，电容两端电压uc大于e2，使二极管两端的电压反向，二极管截止。又因与电容C并联有负载RL，电容电压经负载R2放电，由于设计使时间常数RC足够大，放电进行得缓慢。当第二个周期，e2为正，且大于Uc时，二极管再次导通，给电容C充电，…如此反复。负载（或电容）两端电压波形如图1(b)所示，由此得到波纹较小的直流电压。

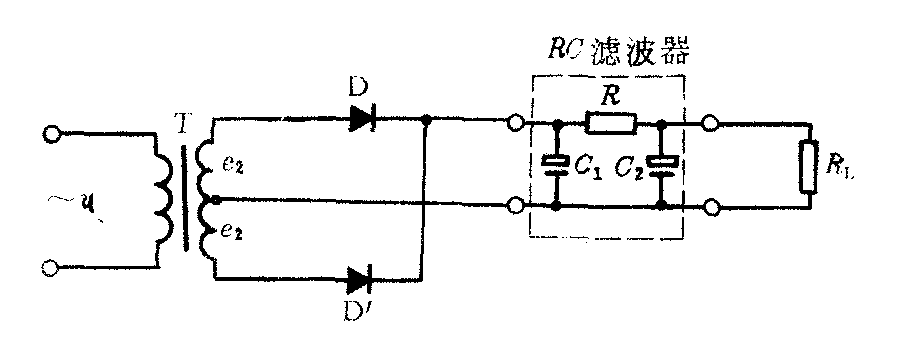

为进一步减少直流波段电压，可采用π型RC滤波整流电路，如图2所示，电容C1的作用如同图1中的滤波电容一样，即利用C1的充、放电，在C1两端得到一如图1(b)的有一定波纹的电压。

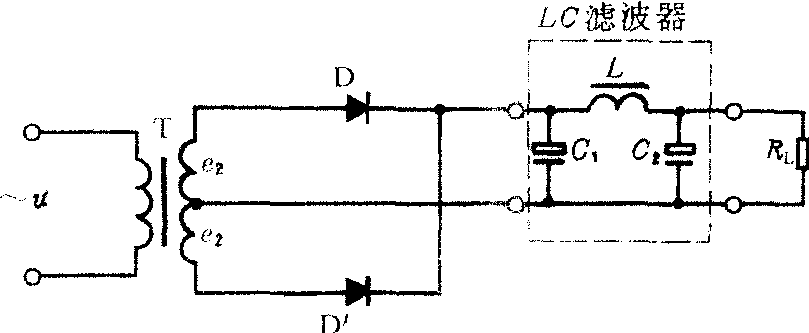

这一电压对C2和RL进行充、放电，使得在RL上得到更平滑的直流电。效果更好的是π型LC滤波整流电路，如图3所示。由于电感L的交流阻抗大，直流电阻小，而电容的交流容抗小，直流电阻大，从而在负载两端获得更好的滤波效果。但它比RC滤波的成本高、体积大，在晶体管电路中不常用。
图 1
图 2
图 3
