点火线圈ignition coil

又称感应线圈。将电源（蓄电池或发电机）的低压电流变为高压电流的装置。主要由初级线圈、次级线圈和铁芯组成。铁芯由硅钢片叠成，内层绕有次级线圈，其导线细、匝数多(11 000～23 000匝)；外层绕有初级线圈，其导线粗、匝数少(230～330匝)。初级线圈外还套装一硅钢片圆筒以减小磁阻，并利于散热。点火线圈就是一个变压器。与断电器配合，由互感作用在次级线圈中感应出10 000～15 000 V的高压电动势，产生的高压电流经次级线圈一端的高压接线头送至配电器。

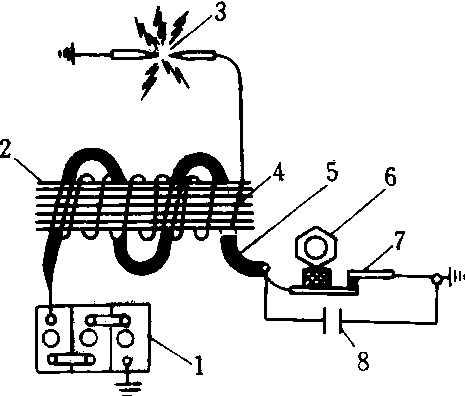

点火线圈示意图

1.蓄电池 2.铁芯 3.火花塞 4.高压线圈 5.低压线圈 6.凸轮 7.触点 8. 电容器
