玉米摘穗台maize-head attachment

谷物联合收割机收获玉米时专用的摘穗装置。根据谷物联合收割机生产能力的大小，可配2、3、4、5、6、8行的玉米摘穗台。

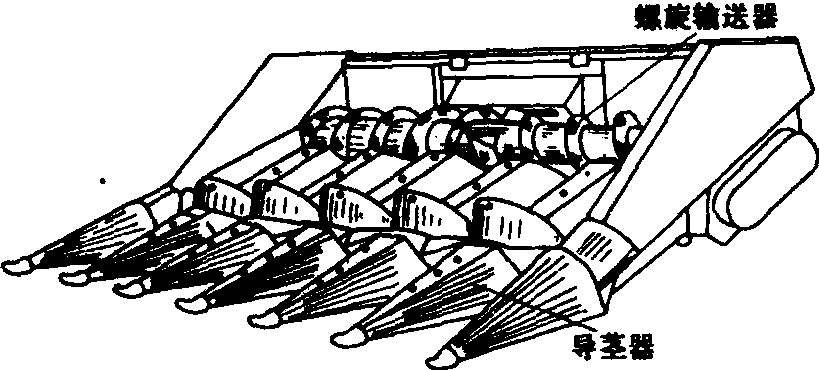

玉米摘穗台主要由导茎器、拉茎辊、摘穗板、果穗输送链、果穗螺旋输送器、传动系统、机架等组成（图）。工作时，导茎器将倒伏的茎秆扶起，引入两拉茎辊之间的间隙中，相向旋转的拉茎辊碾拉立于地面之玉米茎秆，靠位于拉茎辊上面的摘穗板对果穗的挤压，将果穗从茎秆上摘下，果穗经果穗输送链、螺旋输送器送入谷物联合收割机的中间输送装置。

玉米摘穗台

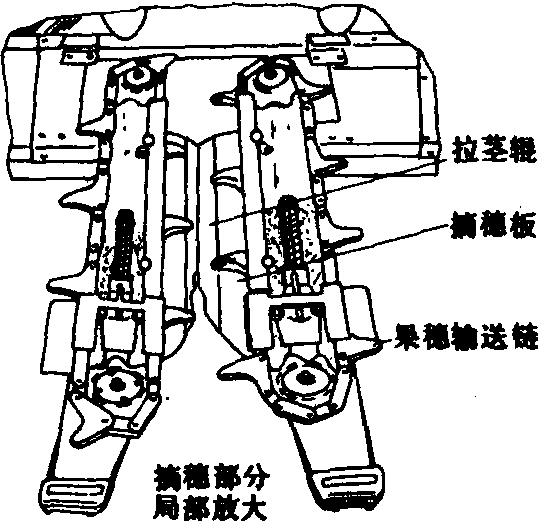

玉米摘穗台的主要工作部件是：❶拉茎辊。它有锥形六叶辊、锥形四叶辊、菱形四叶辊等几种形式，辊直径76～100毫米，长度约500毫米，线速度4～6米/秒。拉茎辊有悬臂式和支承式两种。悬臂式可避免前支承座与茎叶和杂草的缠绕，有利于导入茎秆。拉茎辊的传动有开式和闭式两种。开式传动由固装在驱动轴上的几组齿轮传动副组成，结构较简单，但不能调整传动位置。闭式传动由几组可在驱动轴上滑移的整体封闭齿轮箱组成，可根据行距调节传动位置。
❷摘穗板。根据两摘穗板间的间隙可调与否，分为固定的和可调的两种。摘穗板进口间隙22～35毫米，出口间隙28～40毫米。大间隙用于收获粗大、潮湿玉米，小间隙用于收获小果穗细茎秆玉米，进口间隙要小于出口间隙，以防卡塞。
❸果穗输送链。由两条带拨齿的套筒滚子链组成，拨齿在两条输送链上的排列有相对和错开两种形式。输送链的线速度为1～1.8米/秒， 为适应不同产量的要求， 宜采用无级变速。

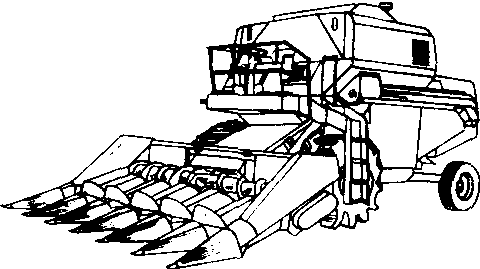

谷物联合收割机配玉米摘穗台可扩大其使用范围， 提高机器的利用率。但收获的玉米品种成熟度需基本一致， 收获时籽粒含水率应在32%以下。同时需拥有充足的烘干设备， 使收获后的玉米籽粒能及时烘干至含水率15%以下， 否则不宜采用。
