电流表dianliubiao

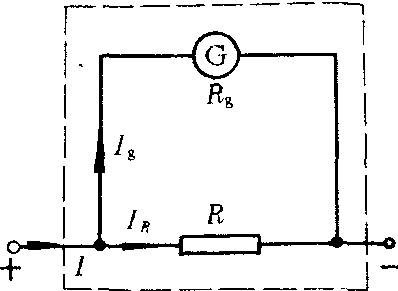

测量电路中的交、直流电流的指示仪表。常用的电流表是磁电系电流表。它的线圈是由很细的导线绕制的，线圈的电阻用Rq表示，一般为几百到几千欧。每个磁电系电流表（表头）所能测量的电流都有一个限度，称为该表头的量程，即电流表的满偏电流，用Iq表示。当电流表通过的最大电流达到满偏电流时，指针偏转到最大刻度处。表头的Iq一般在几十微安到几十毫安之间。为了能测量大的电流，就要对表头进行改装，以扩大量程。办法是用一个电阻R与表头并联，使大部分电流不通过Rq(见图1)而通过R。该电阻叫做分流电阻。选择合适的分流电阻，进行改装，就可以使表头与分流电阻总体组成一个量程扩大了的新电表，在刻度盘上标出安培值，可直接读出电流I，由于并联电路中电流跟电阻成反比，所以R=Iq/IRRg，根据要改装成的量程值和Iq，可求出IR，于是很容易由上式计算出应该并联的分流电阻值。如果要想把量程扩大至n倍，即要使I=nIg，则上式也可表示为R=Rq/n-1，从中可计算出分流电阻R。

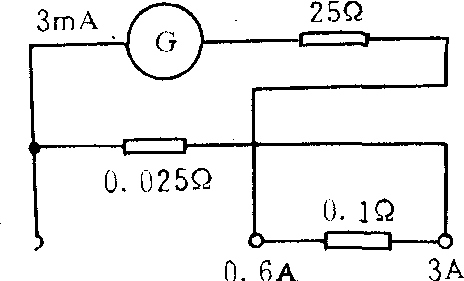

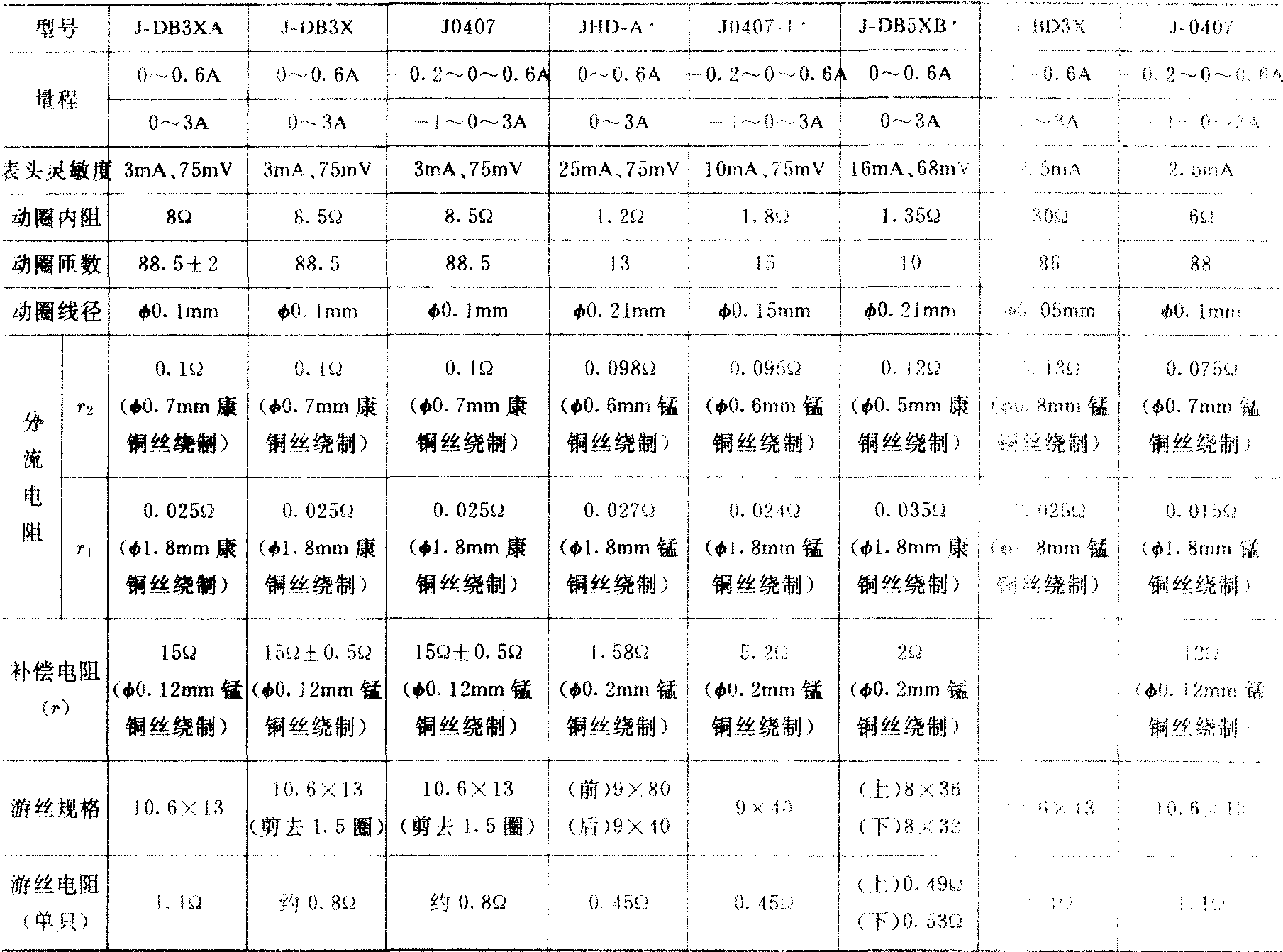

中学物理实验室中常用的电流表有两个量程，即-0.2～0～0.6A及-1～0～3A两档。其内部接线见图2。仪表准确度为2.5级，即在规定条件下使用，最大绝对误差不超过满刻度值的2.5%。下表给出几种国产磁电系直流电流表主要技术参数。
图1
图2
说明：注*表为内磁式，其它均为外磁式。
