直棱柱的直观图画法zhilengzhu de zhiguantu huafa

步骤是：❶画轴；
❷画底面；
❸画侧棱；
❹成图.
例 按1∶4的比例尺，画底面边长为3.6cm，高为5cm的正六棱柱的直观图.

图1

图2

图3

图4

画法 ❶画轴 画OX,OY,OZ轴，使∠XOY=45°,∠XOZ=90°;

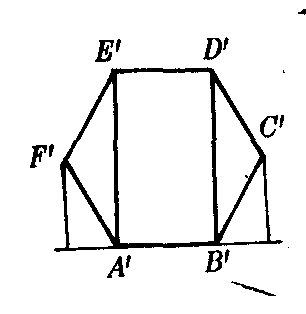

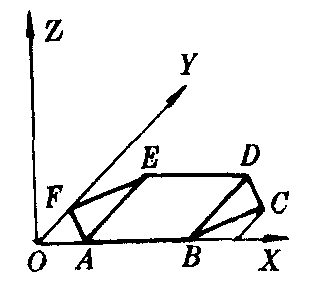

❷画底面 画正六边形A′B′C′D′E′F′，使它的边长为0.9cm(图1)，在平面XOY中画出它的水平位置图形ABCDEF(图2);

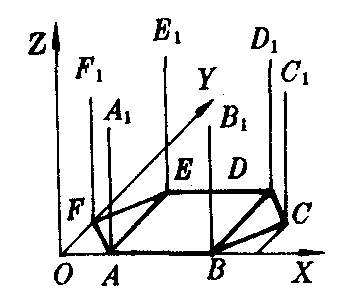

❸画侧棱 过A,B,C,D,E,F各点作OZ轴的平行线段，使它们的长等于1.25cm，得棱柱上底面的顶点A₁,B₁,C₁,D₁,E₁,F₁(图3);

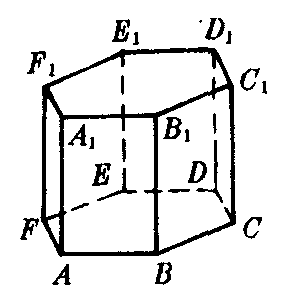

❹成图 画出上底面A₁B₁C₁D₁E₁F₁，并加以整理(去掉辅助线，并把被遮挡的线画成虚线)，这样就得到正六棱柱的直观图(图4).
