砻碾组合机combined rice sheller and polisher

砻谷机和碾米机组合成一体的机器。由胶辊砻谷机、稻壳分离器和横式铁辊喷风碾米机组成，其工作过程及原理如图所示。稻谷从砻谷机进料斗经喂料辊加速，落入两辊之间工作区，谷粒借助两辊之间不同转速(线速差为2.5米/秒左右)相向转动所产生的挤压搓撕作用进行脱壳。脱壳后的砻下物进入稻壳分离器，利用风力将稻壳分出，得到谷糙混合物，直接进入碾白室，混合物在碾白室内，借助铁辊转动所产生的摩擦、擦离作用进行碾白和补充脱壳。同时在机内的高压风机喷出高压气流，促使米粒碾白和排糠。白米精度可由调节出米口压力门压铊的重量来控制。从出米口得到的成品大米可以直接进行打包。
以胶辊砻谷机胶辊规格为φ22.5×10厘米和铁辊喷风碾米机铁辊规格为φ8.5×33.5厘米的砻碾组合机，生产能力为500～600千克（标二米）/小时，配用动力10千瓦。有的砻碾组合机还带有谷糙分离设备。

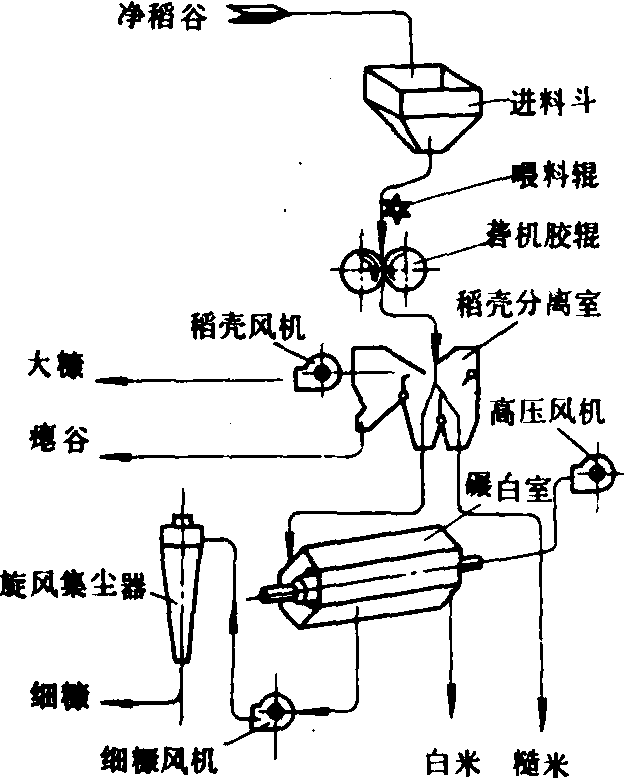

砻碾组合机工作原理图
