粉碎pulverization

利用机械力将物料分散成粉末的加工工艺。包括破碎和磨碎两个过程，前者将大块物料破成小块，后者是将小块物料磨成粉末。粉碎工艺除用于农药，还广泛用于化工、采矿、冶金、水泥、耐火材料等工业。在农药工业中用以使载体和原药减小粒径，增加粉粒数目，扩大比表面积，便于分散施用，增加覆盖面积，以便使粉粒附着均匀，提高防效，节约用药量，降低防治费用。
分级 一般按产品粉粒直径的大小，将粉碎工艺分为： 粗碎、中碎、细碎、超细（微）粉碎四级。将物料直径由数十厘米破碎成10～100毫米称为粗碎（使用粗碎机），由十几厘米粉碎成5～10毫米称为中碎（使用中碎机），由数厘米粉碎成150微米以下称为细碎（使用细碎机），由数百微米粉碎成10微米以下称为超细粉碎（使用超细粉碎机）。在农药加工厂所进行的粉碎大多为细粉碎和超细粉碎。不同类型粉碎机的粉碎比有所不同，供粉碎的物料(直径A)，与粉碎后制品(直径B)的粒径比值称为粉碎比(A/B)，制品愈细，粉碎比愈大。实际使用粉碎机的粉碎比： 粗碎机为3～5，中碎机为5～10，细碎机为10～20超细粉碎机为15～50（见下页表）。
方式 可分为湿式粉碎和干式粉碎两大类。在粉碎设备上，又可分为闭路粉碎和开路粉碎两类。粉碎作业可一次完成，也可分段完成(下页图1和图2)。
粉碎设备 农药加工粉碎设备主要有4大类：
通用粉碎机 一种用途广泛的细粉碎机，又名爪式粉碎机、万能粉碎机、自由粉碎机、奈良式粉碎机。由一高速转动的动齿盘与定齿盘，齿（爪）层交错排列，物料由两齿盘之间的间隙通过，经冲击、摩擦、剪切而粉碎，通过底部的筛片而排出。结构简单，牢固耐用，可粉碎中硬质到软质的物料。进料直径3～10毫米，出料细度150微米(100目)以下，转子直径270～450毫米，配套动力2.8～ 14千瓦。
悬辊式磨粉机 一种大规模生产用细粉碎机，又名雷蒙磨粉机，简称雷蒙机。在垂直轴周围，垂直悬挂3～6个碾辊，圈围在钢圈轮道内，由于垂直轴的旋转，使碾辊产生离心力压向钢圈轮道，由进料器向磨内供给的原料，随着垂直轴的旋转，将物料由刮板

粉碎的分级与粉碎机的选择表

粉碎的分级 （使用的机类）	物料硬度	物料尺寸 (mm)		制品尺寸 (mm)		粉碎比	选用的 粉碎机	粉 碎 机
		最大	最小	最大	最小
粗碎 （粗碎机）	硬质 软质	1500 500	300 100	500 125	100 25	3:1 4:1	1,2,3 1,2,3	1 颚式破碎机 17 球磨机 2 旋回破碎机 18 通用粉碎机 3 圆锥破碎机 19 蜗轮式粉碎机 4 辊式破碎机 20 悬辊式粉碎机 5 反由式破碎机 21 离心式粉碎机 6 锤式破碎机 22 塔式粉碎机 7 刀片型切割机 23 锤磨机 8 旋转型切割机 24 销式粉碎机 9 锤式中碎机 25 超细粉碎机 10 双辊式破碎机 26 扁平式气流粉碎机 11 冲击式破碎机 27 立式气流粉碎机 12 轮碾机 28 胶体磨 13 盘式粉碎机 29 超细锤磨机 14 叶轮式破碎机 30 微米磨 15 磨碎机 31 分级冲击磨 16 旋转破碎机 32 四联球磨机
中碎 （中碎机）	硬质	125 35	25 62	25 5	5 0.8	5:1 7:1	1,2,3,10,12 10,12,17,20
	软质	500	100	50	10	10:1	3,9,10, 12,14,16
细碎 （细碎机）	硬质 软质	4.7 12.7	0.48 1.65	0.59 0.59	0.076 0.076	10:1 20:1	17,20 15,17,20, 24,29
超细粉碎 (超细粉碎 机)	硬质 软质	1.2 3.96	0.15 0.50	0.010 0.010	0.002 0.002	15:1 50:1	20,25,26 20,25,26,29

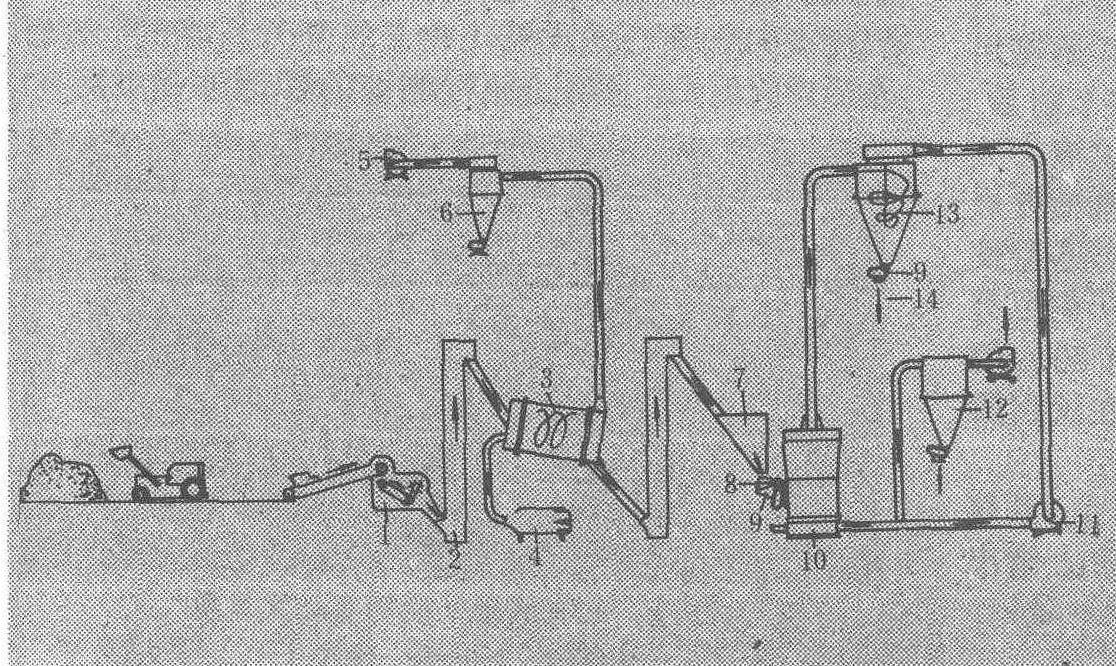

图1 典型的进料和制备装置流程

（据凌世海）

1.锤磨；2.斗式提升机；3.干燥机；4.空气加热器；5.排风机；6.旋风分离器；7.干燥物料缓冲贮料斗；8.磨进料器；9.气闸； 10.闭路环辊研磨机； 11.空气循环风扇；12.排气过滤器及风扇； 13.旋风收集器； 14.产品

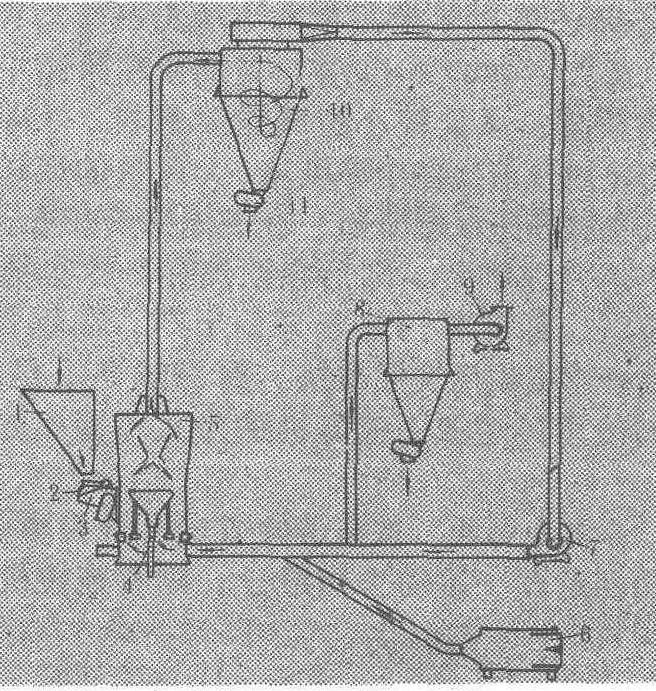

图2 闭路填料和研磨干燥装置
（据凌世海）
1.加料斗；2.磨料进口； 3.气闸；4.摆锤磨（如雷蒙机）;5.产品分级器；6.空气加热器； 7.循环气体风扇；8.排气过滤器；9.风扇； 10.旋风收集器； 11.气闸

向碾辊与轮道之间送料而被粉碎，粉碎后的物料，由磨下部吹入的空气流，运至磨上部的分级装置，细粉通过分级装置进入旋风集尘器被分离排出，空气被风机再吹入磨内进行循环，粗粉被分级设备打下，落回磨内，再次进行粉碎，本机占地面积小、粉碎能力大，可粉碎莫氏硬度7级以下的矿物。进料粒度15～20毫米，出料细度44～125微米(120～325目)，主机功率22～75千瓦，台时产量0.3～6.3吨。
超细粉碎机 一种加工费用较低的超细粉碎设备。有两个粉碎室串连，各粉碎室内装有两段固定刀座，两个转子上均装有冲击销，物料由风扇的高速旋转所吸进的空气，从加料口进入第一粉碎室，在室内一边旋转，一边将已粉碎的细粉送至第二粉碎室，再在第二粉碎室内进行第二次的粉碎和风选，吹出细粉，剩下粗粉经反复粉碎而成细粉。具有两级粉碎，能自动排出杂质和异物，正压操作等特点，可粉碎硬度在5级以下的矿物，及动植物性物质，进料粒径5毫米以下，出料粒径可在5～100微米之间任意调节，粒度细，效率高，噪音小，维修方便。转子直径350毫米，功率22千瓦；产品细度5～100微米，台时产量130～1000千克。
气流粉碎机 一种可粉碎热敏性、低熔点物料的超细粉碎机。通过安装在粉碎室周围的超音速喷咀，利用压缩空气的速度，在粉碎室内形成高速气流轨迹。这种超音速喷射气流，使粉料受到冲击、剪切、压缩等力的作用，粉体互相间产生激烈的磨擦。当外应力大于粒子本身的内应力，就能达到粉碎的目的； 在粉碎室内还由于离心力的作用，能达到粉体分级的目的。只使超细粒子分离出来，较粗的粒子在离心力作用下，继续在粉碎室内做高速圆周运动，并被继续粉碎，直至粒径小至被分离的过程。粉碎室直径50～500毫米，压缩空气压力7～8千克/厘米²，压缩空气耗量0.5～18米³/小时，产品细度1～10微米，台时产量1～500千克。
