网络图network diagram

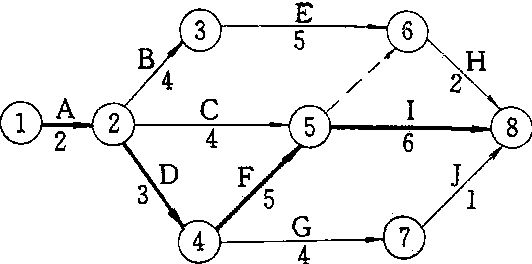

又称箭头图、统筹图。将一项计划任务的各工序活动，按先后次序和流程方向，自左向右以箭头画成的网络状图形。是采用网络计划方法进行分析和计算的基础。网络图由事项、工序（活动）和线路三部分组成，简单图形如下。图中○表示事项，是工序开始与结束的结合点，又称“结点”或“节点”，它不消耗资源，也不占用时间。圈中数字表示它的先后次序。→表示工序（活动）,→表示虚工序，是为表明工序间的关系而假设的；箭头方向表示工序前进的方向，箭尾表示工序的开始，箭头表示工序的结束；箭头线上方符号是工序的代号或名称；箭头线下方数字是完成该工序所需的时间。从网络始点事项开始，顺着箭线方向，到达终点事项的一条通道称为线路，在一个网络图上可能有许多条线路，其中需要作业时间最长的一条线路称为关键线路，一般用粗线或红线表示。网络图除上述箭线式外，还有一种结点式，它以结点表示工序，箭线只起连结和表明工序先后顺序的作用。国内外应用较多的是箭线式网络图。
