联动交通信号时距图co-ordinated traffic signal time-distance chart

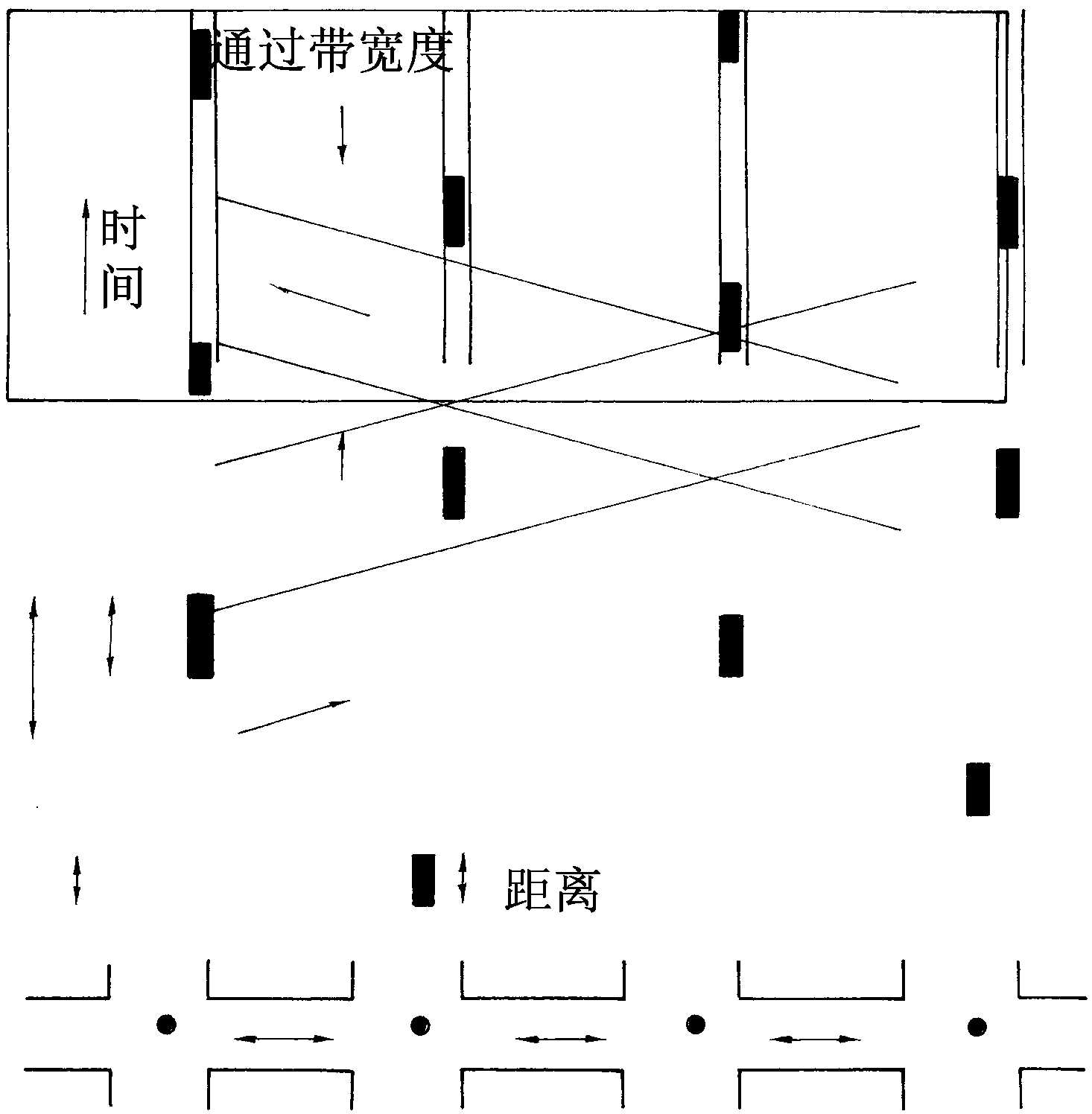

又称“联动交通信号时空图”。线控制交通信号配时方案坐标图。如下图所示。一般把交通信号配时绘作纵坐标，交通干线路口间的距离绘作横坐标，图上的斜率表示交通干线的运行车速，通过带宽度表示通过带内可供车辆行驶的时间间隔；相位差表示绿灯信号起始的时差。绘图前，需对信号控制范围的各个交叉路口作交通流量、流向、排队等调查，分析各交叉路口预期交通量的最佳周期时间，最大交通量的关键路口所需的周期时间，计算关键路口各不同相位的有效绿灯时间、实际绿灯时间、绿灯间隔时间，其他路口的最小实际绿灯时间，次要道路交通信号相位的最短有效绿灯时间，以及线控制范围运行车速与道路条件、交通流量、流向关系的分析与计算。

联动交通信号时距图
