酚醛树脂fenquan shuzhi

酚与醛经缩合而成的树脂的统称，以苯酚和甲醛树脂最为重要。分为热塑性和热固性酚醛树脂两类。
合成酚醛树脂常用的原料有苯酚、甲酚、间苯二酚、间甲酚、对叔丁基酚和甲醛、糠醛等。热塑性酚醛树脂是在酸性催化剂 (如盐酸、草酸、磷酸)、酚过量 (酚与醛摩尔比为 6/5或7/6) 的条件下，经缩聚制得； 热固性酚醛树脂是醛过量 (醛与酚摩尔比为7/6)，在碱性 (如氢氧化钠、氢氧化钡、氨水) 催化剂中缩聚而成。现以苯

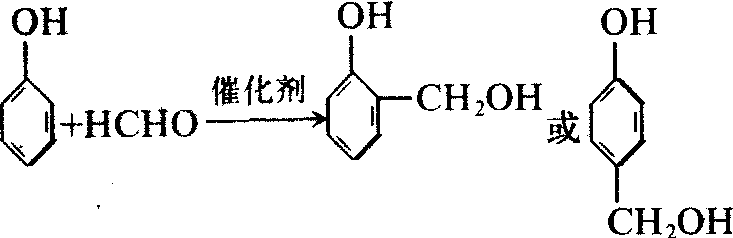

酚与甲醛为例，其基本反应过程可表示如下：

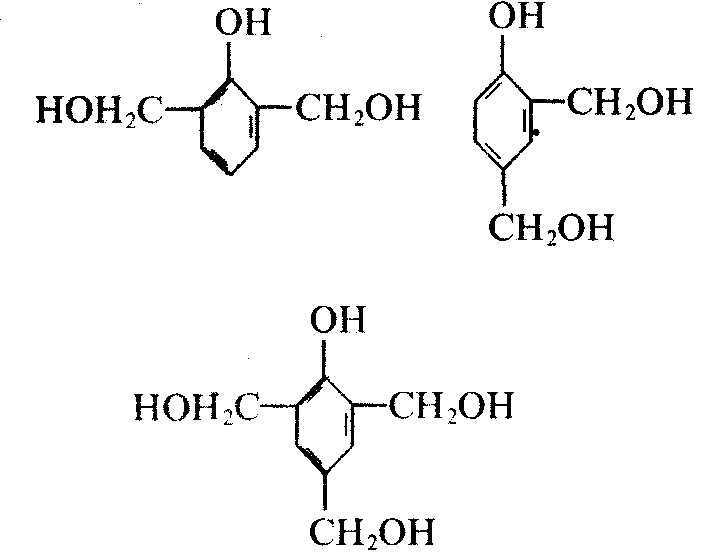

第一步生成羟甲基苯酚，在一定条件下，还可生成二羟甲基苯酚和三羟甲基苯酚：

生成的羟基仍具有活性，可与甲醛、苯酚或羟甲基反应，只要有上述3种物质存在，反应就会不断地进行，生成高分子化合物。适当地控制反应条件(如反应介质的pH值、酚与醛的摩尔比等)，可得到具有不同性能的酚醛树脂。
与其他热固性树脂相比，酚醛树脂的优点： ❶固化时不需要加入催化剂、促进剂，只需加热、加压。
❷ 固化后密度比聚酯树脂小，机械强度、耐化学腐蚀及耐湿性良好。
❸热强度高，变形倾向小。缺点是： 脆性大，颜色深，固化速度慢，贮存期短，加工成型压力高。
酚醛树脂可制成模压、层压制品，用于电器零件、高绝缘材料(俗称“电木”)，还可用做涂料、粘合剂等(参见“热固性树脂”)。
