闭路电视bilu dianshi

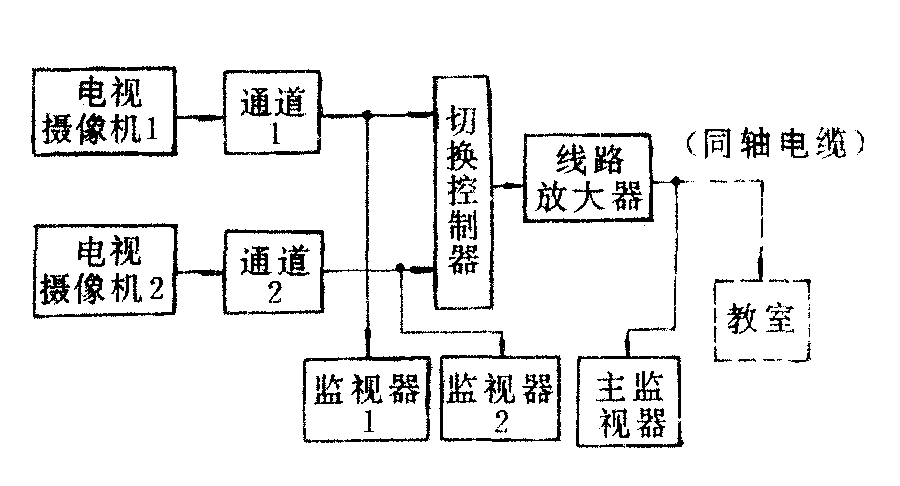

摄像信号不经发射，而依靠高频同轴电缆传输至监视器的封闭电视系统，又称有线电视。闭路电视与普通电视的区别有如有线广播与无线电。适合中学使用的闭路电视是直播式闭路电视系统，其方框图如图所示。它调试较简便，成本也较低。主要设备包括：电视摄像机、同步信号发生器、通道设备（包括彩色编码器）、图像监视器、伴音装置和图像接收机。由同轴电缆送来的电视信号需加装视频设备放大器后才能送给教室中的多台图像接收机。这种分配放大器可以自制。若使用的电视超过4台，可增加适当的分配放大器。按规定，输入和输出的视频信号均为峰峰值+1伏。当用普通电视机代替图像接收机时，分配放大器的输出需调到1.5伏。该信号应从普通电视机视频检波器之后输入。闭路电视中的声音传送可采用音频隔离线单独传送。在接收端设置音频放大器，其输出直接接到接收机的音量控制电位器上。当使用电视机接收时，可考虑将音频输入和上述视频输入的信号加于同一双刀双掷开关，可不影响电视机收听其它电视台伴音。

实际安装闭路电视时，摄像机常装在一个能满足照明和声响要求的主教室里，使其能录下教师讲课的全过程，供大量学生同时收看一个主讲教师的讲课。必要时，摄像机可装到实验室，以让学生观看难于在教室演示的大型物理实验。国外有一种比较普及的单头单尾教育闭路电视系统，摄像机就装在讲台上由教师自行控制。例如把要展示的图片、实物和实验直接对着摄像机，然后根据讲台上放置的一台小型监视器调节摄像镜头的焦距。如果摄像地点需经常变换，可考虑使用手提摄像机事先进行实地录像，课堂教学需要时再将录像播出。学生看的大屏幕接收机一般都分放在教室中。为保护学生视力和减少接收辐射，必须注意电视屏幕距学生的位置和收看环境的光线。学生坐位宜成扇形，最近视看距离为屏幕对角线的3～4倍，最远收看距离为10～11倍，仰角小于30°。以此计算，一台51厘米电视机一般只供25人收看。电视屏幕应逆光放置，部分窗户应拉上窗帘。
