隔膜式药液泵diaphragmspray pump

又称膜片泵。一种往复式的泵。由泵体、膜片、进出水阀、传动机构等组成。工作时，膜片被传动机构带动作往复运动，使泵体内的容积发生变化，在泵体内外压力差的作用下，药液被吸入泵内，再压入空气室，经喷射部件喷出。这种泵也有单缸、双缸和多缸之分，每缸的直径可根据排液量选择。多缸隔膜泵有多种排列形式，以减小整台泵的体积，如双缸泵采用V形排列，多缸泵采用星形排列。

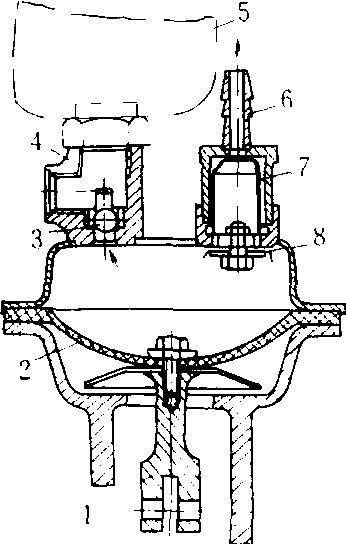

隔膜式液压泵

1.摇杆接头 2. 隔膜3. 出水球阀 4. 出水口接头5. 空气室 6. 进水管接头 7.滤网 8. 进水阀片
