饼粕碎裂机oil cake breaker

饲料加工机械的一种。其作用是把块状豆饼或其它饼粕破碎成碎块，以便进一步用粉碎机粉碎成细粉。常用的饼粕碎裂机有单辊式、双辊式和锤式三种。
单辊式饼粕碎裂机 利用铣切原理，将豆饼切成碎块。它的主要工作部分是铣切室，内有一根表面装有铣切刀的刀辊，辊的侧下方有齿板。工作时，整块的豆饼从喂料板逐渐滑进铣切室，受到铣切刀和齿板的切削，变成小块，然后进入击碎室，进一步粉碎成细粒，通过筛孔排出。这种机型每小时能碎裂豆饼1.5～2吨。配套动力（电机）为4.5千瓦，适用于小型饲料加工厂。

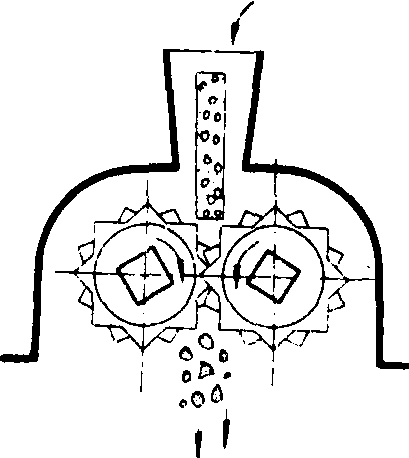

双辊式饼粕碎裂机

双辊式饼粕碎裂机 利用锯切和挤压的原理将豆饼破碎。它的主要工作部件是一对齿辊（图），齿辊上装有许多片星形齿盘，左右两辊上的齿盘彼此交错排列，使左辊的齿尖可伸入右辊的齿盘之间。两辊作相对方向转动，转速比约1:1.5，可产生锯切作用。工作时，整块豆饼从顶部入口处喂入，受到齿辊的锯切和挤压作用，碎裂成粒径为5～20毫米的碎块。每小时可碎裂5～20吨饼粕，配套动力为10～20千瓦。
锤式饼粕碎裂机 利用锤击的原理把饼粕打碎。其结构与锤片式饲料粉碎机（见饲料粉碎机）相似，但各部件的强度增大很多。在碎裂室中央有一个装有许多锤片的转子，室的顶部镶有齿板，底部有孔眼筛。工作时，大块饼粕从喂料口进入后，受到锤片的不断打击和齿板的搓擦作用而粉碎成细粒，穿过筛孔落出。锤式饼粕碎裂机的特点是大块饼粕能直接在同一机内粉碎到所要求的产品细度，使操作工序简化。产品的细度与所用的筛孔大小有关，筛板孔径为8毫米时，细度为2.3毫米；4毫米时为0.5～1.5毫米。每小时可加工1～3吨饼粕，配套动力为7.5～18千瓦。
