龙门起重机portal crane

门架通过两侧运行装置支承在地面轨道上的桥架类型起重机。由门架、起重小车、大车运行机构和电气设备组成。门架为箱型截面桥架、支腿和下横梁的组合体，门架下端装有分别驱动的大车运行机构，其上端悬挂着司机室，起重小车装有起升和运行机构。可沿地面轨道运行，起重小车可以沿门架顶面轨道运行，其起升机构装有吊钩、抓斗和电磁铁3种型式的取物装置，便于对成件物品，散粒物品和生铁块进行起重和装卸。通用龙门起重机门架跨度在30 m以下，为了扩大作业范围，桥架两端设有悬臂。与装卸桥相比，其起升和小车运行速度低；大车运行速度高。适用于工业和林业部门。

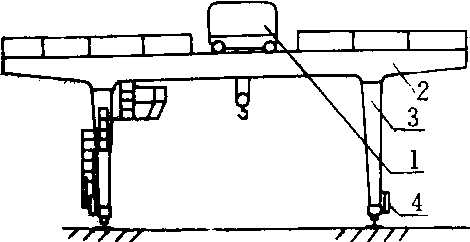

龙门起重机

1.起重小车 2.桥架 3.支腿 4.大车运行机构
