交流电桥jiaoliu dianqiao

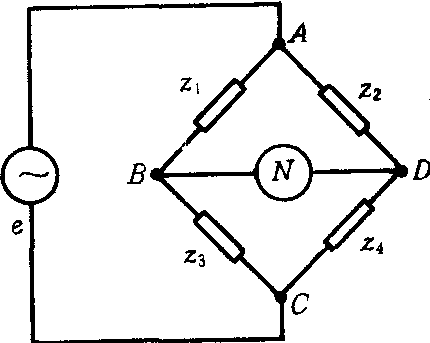

四个桥臂由复阻抗组成，由交流电源供电并用耳机和其他仪器作平衡指示器的电桥。如图1，电桥平衡指每一时刻B、D两点的电势差均等于零，因而要求B、D电势的幅值和位相均相同。交流电桥平衡条件为：Z₁Z4=Z₂Z₃，此式为复数等式，所以要求模与辐角分别相等，即：z₁z₄＝z_2z3,ᵠ1+ᵠ4=ᵠ₂+ᵠ₃。交流电桥可以独立使用，也可与振荡、放大、指示等元件组合，构成一个完整的测量仪器，以测量电阻、自感、互感、电容或测量其它一些参量(如电频率、介质损耗等)。交流电桥也可做为自动调节、自动控制的部件。

图1

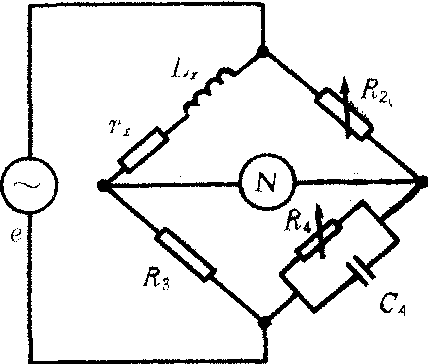

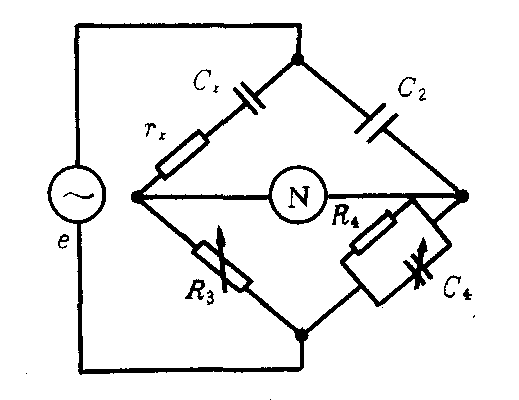

常用的交流电桥有电容电桥、麦克斯韦LC电桥、频率电桥等。电容电桥用于测量电容和绝缘材料性能。如图2示，电容电桥平衡时，有rx=R₃C₄/C₂,Cx=C₂R4/R3。麦克斯韦LC电桥，如图3示，电桥平衡时有rx=R₂R₃/R4,L_x＝C4R₂R3。因而可测自感Lx，由Q值的定义还可测得Q=ωL_x/rx=ωC_4R4。频率电桥，见图4。调节C₁或L₁，使Z₁支路处于谐振状态，这时四臂呈纯电阻，其平衡条件与直流电桥相同。所以电桥平衡时，ωL₁-1/ωC1=_0R1/R2=R₃/R4，因而ω=1/

图2

图3

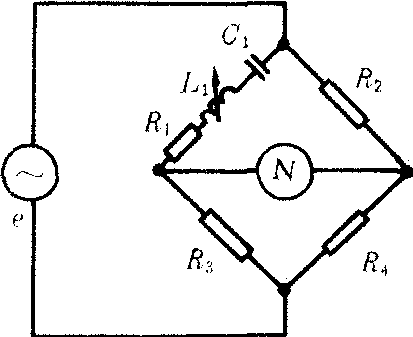

图4
