交通流量图traffic flow diagram

根据普查资料，按调查目的绘制的直观地表明交通量的大小与变化的图形。常见的有：
❶柱状图，表示某条路或路段，一天每小时分别车型的交通量变化，横坐标为时间，纵坐标为交通量。
❷曲线图，多用于公路交通量连续观测站，根据自动计数器记录，逐次表现每小时、日、月与1年8760小时流量，由大到小排列年小时流量变化。

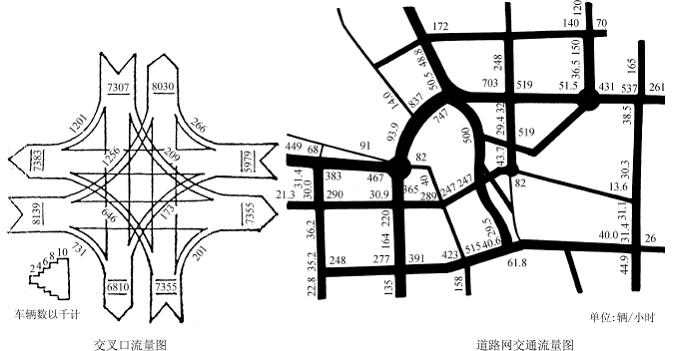

❸交叉口流量图，表示各类型交叉口各入口引道，按方向的车辆运行情况。
❹道路网交通流量图，将同一时期调查的某区域各条道路的交通量注明在道路网上，以表明交通量分布情况。以道路中心线为准，用与交通量成比例的粗细线条，表示各条路交通量并注以数据。

交叉口流量图

道路网交通流量图
