供电系统power supply system

按照通信设备等供电要求连接成的电源设备总体。由交流供电系统和直流供电系统组成。前者包括降压变压器、内燃机发电机组、不间断电源和高、低压配电屏等。为了提高供电的可靠性，较大的通信局（站）通常引入两路高压市电，一主一备切换使用，再经降压变压器将高压(10kV)变为低压(380/220V)。市电中断，则由自备交流电源，如内燃机发电机组、不间断电源供电。后者包括整流器、蓄电池组、直流变换器和直流配电屏等。整流器将交流电变为直流电，对蓄电池充电或与蓄电池并联浮充对通信设备供电。直流变换器将一种直流电变为另一种直流电，以适应通信设备的要求。供电系统已逐步采用微机监控管理，可将供电系统运行状态和各种电气参数送到微机监控管理中心，进行集中监控管理，实现少人或无人值守。

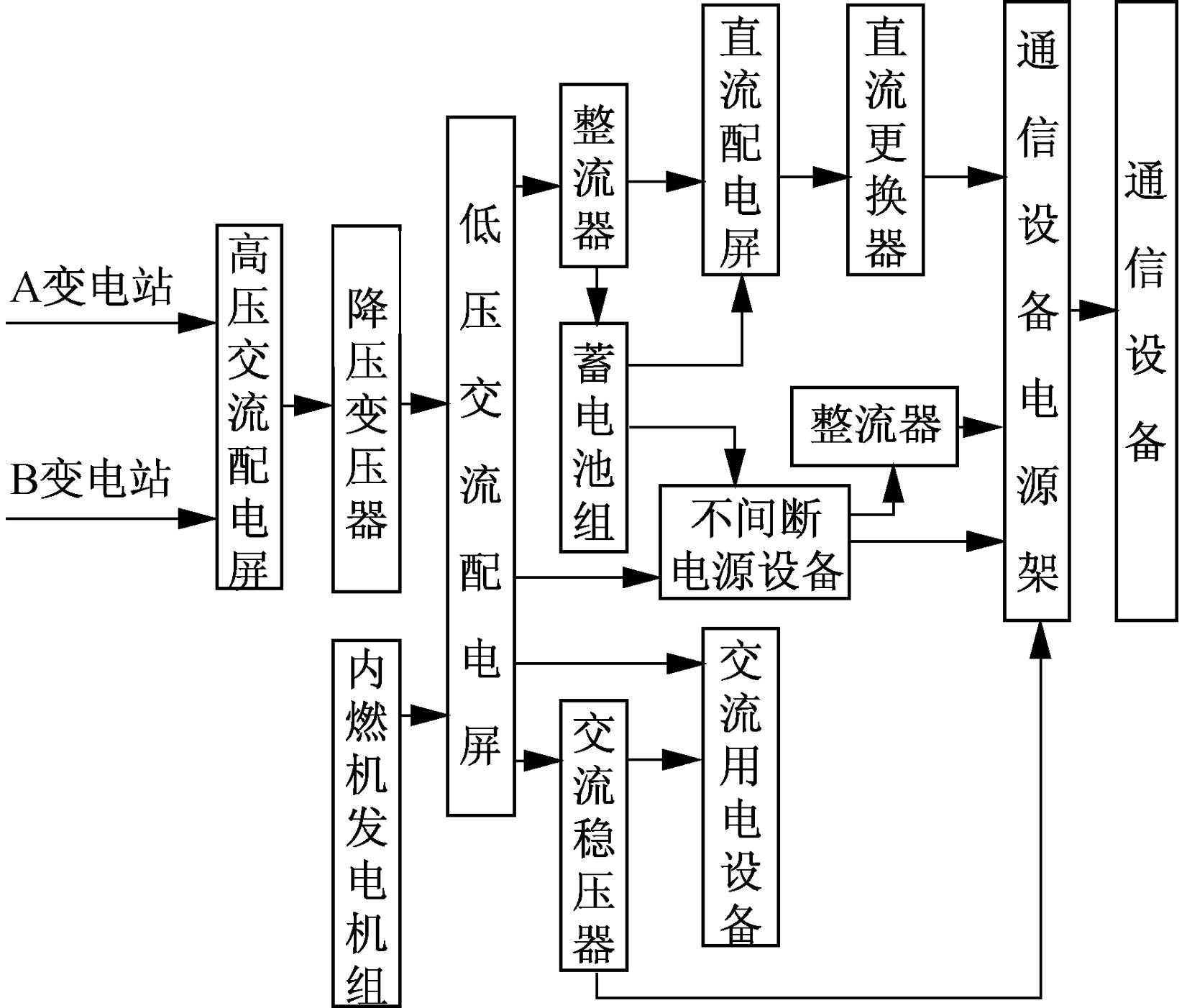

供电系统框图
