光学投影系统guangxue touying xitong

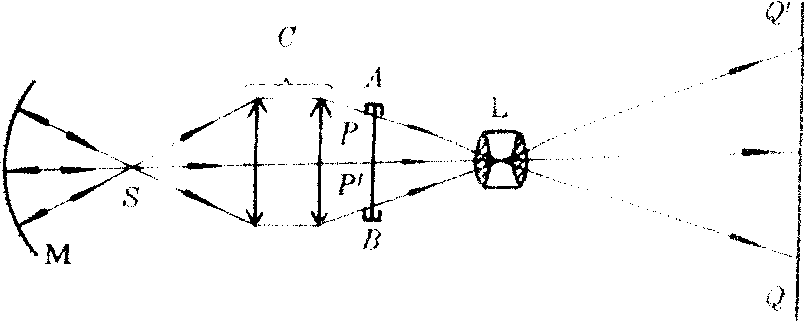

为物体提供适当照明并在屏幕上成放大实像的光学系统。简称投影系统。是幻灯机、书写投影仪和电影放映机等投影光学仪器所采用的光学系统。待放大的物体一般是载有文字或图像的透明片。投影系统的主要组成部分是光源、聚光器、物体夹具、投影物镜和接收屏幕。图中示出了幻灯机的组成和光路原理，这是一个典型的投影光学系统。光源S通常用白炽灯或弧光灯，应能提供充分的照明，为延长灯泡的寿命，多采用风扇冷却。凹面镜M和透镜组C联合组成聚光器，使用这种较复杂的聚光器是为了把光源发出的光尽可能多的聚集起来，对物体PP′尽量均匀照明并透过投影物镜L。光源通过聚光器所成的像应位于物镜处，并且该成像光束应恰好照遍物体。物体夹具AB把物体PP′精确定位在物镜前焦点外一合适的地方，物体的微小移动都会降低像的清晰程度。投影物镜L使物体PP′在屏幕Sc上成一放大倒立的实像QQ′。为了矫正各种像差，物镜常由两个或两个以上的透镜组成。不同需要可选用不同的物镜，例如，投影物体轮廓和外形的投影仪，物镜应较好地矫正畸变和像场弯曲；放映用物镜应能耐热，故通常不使用胶合透镜。
