冉斯登目镜Ransideng Mujing

一种通用的目镜。英国光学仪器制造者J.冉斯登发明。由同种玻璃制成的两个相同的平凸透镜L₁和L₂组成。向场镜L1和接目镜L₂都是平面向外，二镜之间的距离为单个透镜焦距的2/3～3/4。由计算可知，整个目镜系统的前焦点F在L1外侧，后焦点F′在L₂的外侧(图1)。由前面物镜所成的实像Q₁Q′₁位于整个目镜系统的前焦点F处，此像对L₁为实物（对整个目镜也是实物），它经L1在L2的前焦点F₂处成一虚像QQ′，它对L₂是一个实物，于是QQ′经L₂在无穷远处成一放大的虚像，以供眼睛观察。冉斯登目镜的物面（即整个目镜系统的前焦面）位于L1的外侧一定距离处，所以可在该面上放一带有刻度的透明标尺，此透明标尺将与Q₁Q′₁一起按同样比例放大成为供眼睛观察的虚像。这样就可通过标尺进行定量测量，克服了惠更斯目镜在这方面的缺点。冉斯登目镜的镜目距比惠更斯目镜的要长，可达12毫米，使用比较方便；视场与惠更斯目镜大致相同，约30°～50°。冉斯登目镜广泛用做测量显微镜和望远镜的目镜，也常单独用作放大镜观察和测量实际的微小物体。

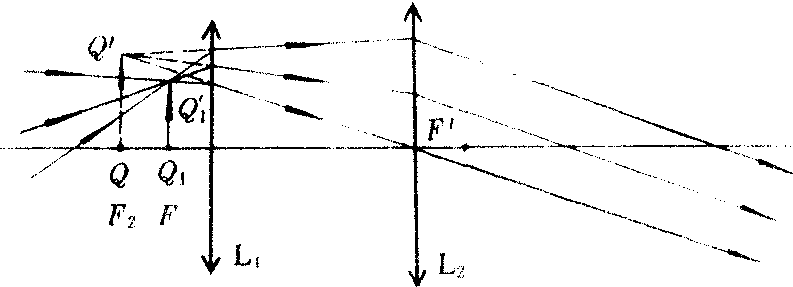

图 1

冉斯登目镜一般不能完全满足两镜距离等于二镜焦距之和的一半这一消除横向色差的条件，而惠更斯目镜则满足这一条件，故横向色差的消除比惠更斯目镜要差。和惠更斯目镜一样，冉斯登目镜对球差和纵向色差不能消除。为了更好地矫正纵向色差以及其它各种像差，可用由两种玻璃制成的消色差胶合透镜代替冉斯登目镜的接目镜，这样经过改进的冉斯登目镜称为开尔纳目镜(图2)。在消像差要求更高的场合，可以选用开尔纳目镜。
