词条 分岔管
类别 中文百科知识
释义

分岔管forked pipe

在以单管向多台水轮机供水的高压管道上,主管和支管连接处的管道。布置方式有3种:
❶卜型布置(图—a)。支管位于主管的一侧。
❷Y型布置。支管位于主管两侧,对称布置。
❸三岔型布置(图—b、c)。若一条主管供水的机组台数较多时,可采用Y型—卜型和Y型—三岔型结合布置。要求结构合理,水流平顺,水头损失小,尽量减小涡流和脉动,应使水流速度逐渐加快。构造型式有贴边式(适用的水头不高)、梁式(适用于高水头)、月牙形内加肋式(适用于高水头、大直径情况)、球形和无梁式等。设计时要根据水头、直径、材料和加工条件等比较选用。必要时应通过模型试验,选用较优方案。

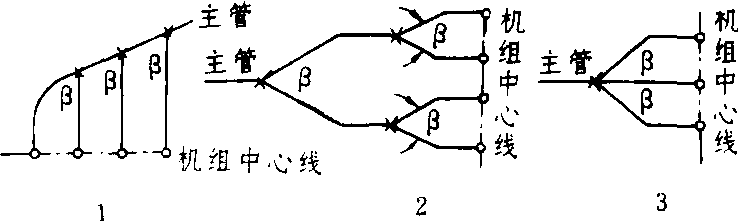

岔管布置方式
