卧管intake pipe on the slope

斜卧在坝端上游岸坡上，用以控制水流的一种坝下放水涵管的进水建筑物。是用石料或混凝土砌成的方形或矩形管。顶端高出水库蓄水位，并设有通气孔以防放水时发生真空。沿管顶部向下每隔一定距离分级设置放水孔口，上有盖板挡水，依库水位变化开启近水面下的孔口放水。管底端与坝下涵管连接处需设消能设备，水流经消能后平稳地转入涵管，流至坝下游灌溉渠道。结构简单，就地取材，可引取水温较高的表层水，有利作物生长。但用人力操作，不甚方便，多用于小型灌溉工程。

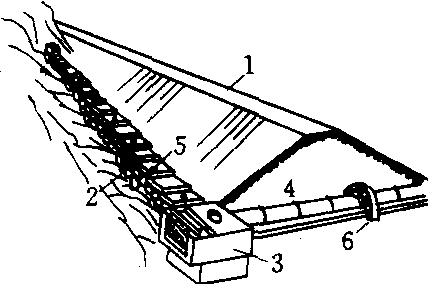

卧管

1.土坝 2. 卧管 3. 消力井 4. 涵管 5. 放水孔 6. 截流环
