太阳能泵站solar energy pumping station

利用太阳能驱动水泵抽水的泵站。有以下几种形式：
❶利用太阳能使工质液体（戊烷）变成蒸汽，经由喷射器高速喷出，产生负压，从水源抽水；
❷使戊烷蒸汽冷凝，形成负压，从水源抽水；
❸利用戊烷蒸汽驱动隔膜泵，从水源抽水；
❹太阳照射在由半导体材料制成的太阳能电池上，借助光电作用，产生直流电，再通过变流器变成交流电，驱动电动机带动水泵抽水。以利用戊烷蒸汽驱动隔膜泵，从水源抽水者为例，其工作原理是：集水器(内装不与水混合、低沸点、无毒、不燃的变相工质液体戊烷)在太阳光的照射下，液态戊烷变为蒸汽，压力不断升高，达到规定值后推开进气阀，使汽缸工作，将隔膜上移，开启上单向阀，隔膜泵上部的水被排出，当隔膜泵上移到一定位置时，戊烷蒸汽进入冷凝器冷凝，压力降低，隔膜复位，上单向阀关闭，隔膜上部形成负压，将水上吸，冷凝后的戊烷蒸汽变成液体，由工质泵压送至集热器，供循环使用。

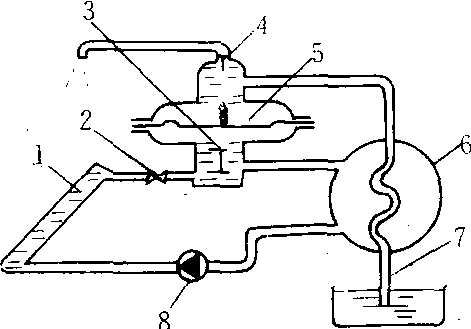

利用戊烷蒸汽驱动隔膜泵的太阳能水泵

1.集热器 2.进气阀 3.汽缸 4.上单向阀 5.隔膜泵 6.冷凝器 7.下单向阀 8.工质泵
