室内电路Shinei dianlu

常指家庭居室内的电路。由电度表、闸刀开关、保险丝盒、用电器插座、灯头、电灯开关和导线等组成。合理选择器材和正确安装电路，对室内环境的美观影响较大，对保证安全用电也起着重要作用。应根据家庭中用电器的总功率计算出电度表的容量，按目前家庭电器的配置及发展趋势，可选用容量为3A和5A的电度表。保险丝和导线的选用也应根据用电器的总电流来确定。一般将电度表、闸刀开关和保险丝盒安装在专门制作的配电板上，电度表的出线先通过闸刀开关，后通过保险丝盒，再与室内其他电路相连（如图）。接入室内电路的各盏电灯和各种家用电器的电源插座，均按并联方式连接。无论它们单独使用或同时使用都不互相影响。每盏电灯和控制它的开关，要按串联方式连接，并且要注意把开关接在火线上。各种用电器的保险丝也必须串联在电路上，才能起到保护用电设备的作用。室内电线的用户配电板 安装可分为暗线和明线两种。新建楼房均采用暗线，将电线通过铁管和塑料管埋入墙壁、地下或板壁内。一般在修建房屋时进行。明线安装是将电线沿墙壁、天花板、桁架和屋柱的表面进行敷设。用瓷夹配线时瓷夹间的间距一般在0.8米左右，在转弯和分路处应适当增加瓷夹，安装时要注意尽量使电线挺直。在需要接头的地方必须保证接头处的机械强度和绝缘性能。

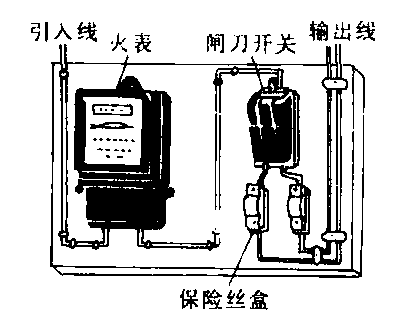

用户配电板
