尾水管draft tube

反击式水轮机的泄水部件。其作用有：
❶将转轮出口的水流引向下游；
❷利用下游水平面至转轮出口处的高程差，形成转轮出口处的静力真空；
❸利用转轮出口的水流动能，将其转换为转轮出口处的动力真空。基本类型有：
❶直锥形。制造容易，广泛使用于中小型水电站中；
❷肘形。由90°弯管和直锥管组成，用于卧轴小型混流式水轮机；
❸弯肘形。由直锥管、变剖面肘管和矩形剖面的扩散段三部分组成，用于大中型水电站的立式反击式水轮机，水流经过直锥管进入肘管，使水流变为水平方向，再经水平扩散管流入下游。管内水头损失及出口动能越小，质量越好。

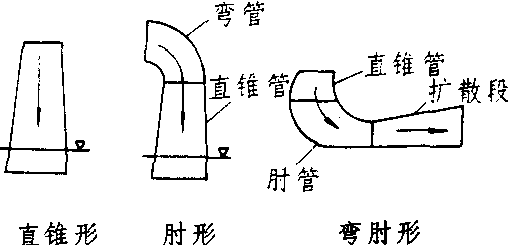

尾水管形式
