心距点作图法

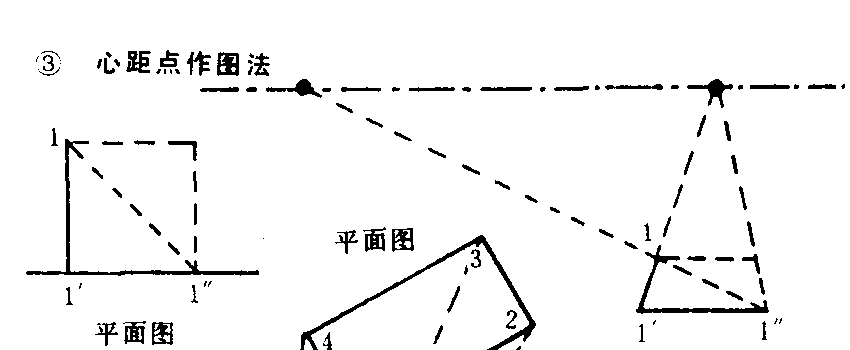

用心点和距点消灭相交求点的作图法。如求点的透视图，由点引垂直线至画面为1′，由点引45°线至画面为1″把平面图上的1′、1″移在基线上，由1′引心点消灭线，由1″引距点消灭线，两线相交点即为所求点的透视图。如画正方形，1、2两点引心点消灭线，由点2引45°的对角线消灭于距点，与点1的心点消灭线相交于点4，再画点3、4连成的水平线，即为所求的正方形。依照此法可画各种形状的透视图(见图3
❸)。
心距点作图法Xinjudian zuotu fa
利用心点、距点的作图法。❶平面图上各点画垂直线和45°线至画面得1′、2′,1″、2″。
❷1′、2′消灭心点，1″、2″消灭距点，把两线交点相连便是所求的线段长度。此法画平行透视比较方便图4
❿。
