或门电路huomen dianlu

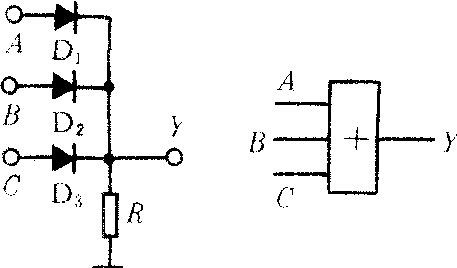

实现“或”逻辑关系的电路。简称或门。或门电路及其逻辑符号如下图所示。

它是具有多个输入端和一个输出端的逻辑电路。当任一输入端（或多端）是高电平1时，输出就是高电平1；只有当所有输入端都是低电平0时，输出才是低电平0。其逻辑功能的数学表达式为：Y=A+B+C。式中“+”号称为逻辑加，Y是逻辑变量A、B、C的逻辑和。下表列出了或门的逻辑真值。

A	B	C	Y
0 0 0 0 1 1 1 1	0 0 1 1 0 0 1 1	0 1 0 1 0 1 0 1	0 1 1 1 1 1 1 1
